Zwangspunkte für Deckenbuch

Mit Zwangspunkte für Deckenbuch erzeugen Sie aus einer vorhandenen Deckenbuchdefinition mit Neigungen, einer Gradiente und einer POLY-Datei eine Gruppe von Zwangspunkten, die im Zwangspunktmanager gespeichert wird.

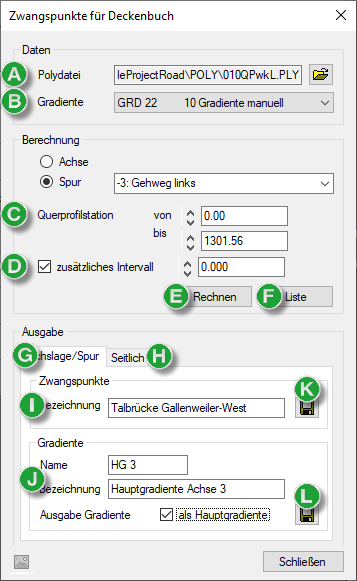

Abbildung 1. Dialogfeld „Zwangspunkte für Deckenbuch”

Daten

Polydatei legt die jeweiligen Abstände an den Stationen fest.

Gradiente legt die verwendete Gradiente fest. Alle vorhandenen Gradienten der Achse werden vorgeschlagen.

Berechnung

Achse/Spur legt die Ausgangslage für die Abstandsberechnung mit Hilfe der Polydatei fest.

Querprofilstation legt Anfang und Ende des betrachteten Achsabschnitts fest.

Zusätzliches Intervall ergänzt Stationen in einem festen Intervall.

Rechnen berechnet die Zwangspunkte und erzeugt die Datei [Aktueller Projektordner]DECK_ZPM.lst.

Anmerkung:

Die Daten werden erst im Abschnitt Ausgabe gespeichert.

Liste öffnet die Datei DECK_ZPM.lst zur Kontrolle des Ergebnisses.

Ausgabe

Die Berechnung kann als Zwangspunktgruppe gespeichert werden:

in Achslage speichert die Zwangspunkte, die auf der Achse liegen, als Zwangspunktgruppe.
seitlich speichert die Zwangspunkte, deren Abstände mit der Polydatei festgelegt werden, als Zwangspunktgruppe.

Anmerkung:

Erst mit dem Speichern werden die Dateien (Zwangspunkte und Gradienten) erzeugt.

VORSICHT:

Um Datenverlust zu vermeiden, diese Dateien nicht direkt editieren, sondern im Zwangspunktmanager bearbeiten.

Zwangspunkte

Die Zwangspunktgruppe wird in der Datei [Aktueller Projektordner]/VX86_[Aktuelle Achsnummer].VCP gespeichert.

Besteht die Datei bereits, wird sie erweitert. Zwangspunktgruppen mit gleichen Namen können mehrmals auftreten.

Gradiente

Die Gradiente wird in der Datei [Aktueller Projektordner]/VX86_[Aktuelle Achsnummer].GRD gespeichert.

Ausgabe Gradiente speichert die entstehende Gradiente als Hauptgradiente (Kennzeichnung im Gradienteneditor mit H).

Besteht die Datei bereits, wird sie erweitert. Jeder Gradientenname darf in der Datei nur einmal verwendet werden. Ist bereits eine Gradiente mit dem gewählten Namen vorhanden, erfolgt vor dem Speichern eine Sicherheitsabfrage.
