Zwangspunktgruppe

Mit Zwangspunktgruppe legen Sie Breitenbezug und Höhenbildung durch bestehende Punkte fest.

Die Zwangspunkte der gewählten Gruppe werden bei der Berechnung (Breite/Höhenbezug) in aufsteigender Stationierung geradlinig verbunden verarbeitet. Bögen oder Splines sind für Zwangspunkte nicht vorgesehen.

Übernehmen überträgt die Änderungen in die Matrix.

Anmerkung:
Wird die Bearbeitung der Definition ohne Übernehmen verlassen, erfolgt eine Sicherheitsabfrage, ob die Änderungen übernommen werden sollen.

Protokoll zeigt die Abfolge der eingegebenen Daten/verwendeten Befehle in einer Liste an.

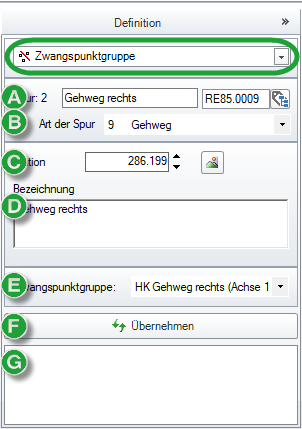

Abbildung 1. Spurbreitendefinition über Zwangspunkte
  1. Spurname und Fachbedeutung für Lageplandarstellung
  2. OKSTRA-Fachbedeutung der Spur
  3. Station, ab der die Definition gelten soll
  4. Name der Station
  5. Zwangspunktgruppe für die Breitenberechnung auswählen
  6. Speichert die Einstellungen
  7. Zeigt den Verlauf der Befehle an

Spur

Zeigt die Nummer der Deckenbuchspur an (Negative Werte liegen in Achsrichtung gesehen links, positive rechts).

Im Textfeld kann der Name der Spur festgelegt werden. Dieser wird auch im Querschnitt verwendet und erleichtert die Orientierung bei einem kompletten Querschnitt.

Die Fachbedeutung legt die fachliche Darstellung und die Layerbelegung fest.

Art der Spur legt die OKSTRA-Fachbedeutung fest:

1…Fahrstreifen

2…Randstreifen

3…Mittelstreifen

4…Haltestelle

5…Standstreifen

6…Mehrzweckstreifen

7…Parkstreifen

8…Radweg

9…Gehweg

10…Gehweg/Radweg kombiniert

11…Grünstreifen

12…Bankett links

13…Bankett rechts

14…Böschung links

15…Böschung rechts

16…Gleis

17…Stein

18…Rinne

19…Stützmauer

20…Lärmschutzwall

21…Berme

22…Graben

23…Mulde

28…Böschung

29…Lärmschutzwand

30…Spur 0

99…Sonstiges

Anmerkung:
Diese zusätzliche OKSTRA-Fachbedeutung ist unabhängig von der Fachbedeutung zur Darstellung im Lageplan.
Anmerkung:
Beim Export wird 99 verwendet, wenn keine OKSTRA-Fachbedeutung vergeben wurde.

Station

Zeigt die Lage der Markierung auf der Achse an.

Vorgehensweise beim Ändern von Stationen:

  • Station für gesamte Zeile ändern: Die Zeile wird verschoben.
  • Station für eine einzelne Definition (Zelle) ändern:
    • Ist nur diese Definition an der Station vorhanden, wird die gesamte Zeile verschoben. Die Stationsbezeichnung bleibt erhalten.
    • Sind noch andere Definitionen an der Station vorhanden, wird nur die eine Definition an die neue Station verschoben. Diese neue Station besitzt keine Stationsbezeichnung.
Anmerkung:
Befindet sich an der Zielstation bereits eine Definition, regelt eine Sicherheitsabfrage das Vorgehen.

Mit der Schaltfläche Grafik kann die Station auch in der Zeichnung selektiert werden.

Anmerkung:
Um den Wert der aktuellen Station zu ändern, muss die ganze Zeile markiert werden. Ändern in der Spalte Definition erzeugt eine neue Station mit dem geänderten Wert.

Bezeichnung ermöglicht die zusätzliche Definition eines Namens.

Die Bezeichnung kann maximal 600 Zeichen lang sein.

Zeilenumbrüchen können mit Strg+Eingabe-Taste definiert werden.

Zwangspunktgruppe

ermöglicht die Auswahl einer bestehenden Gruppe.
