Bordsteinlinie (334)

Mit Tropfen Bordsteinlinie (334) erzeugen Sie die Bordsteinlinie (Kante) des eigentlichen Tropfens zu einer vorhandenen Sperrfläche.

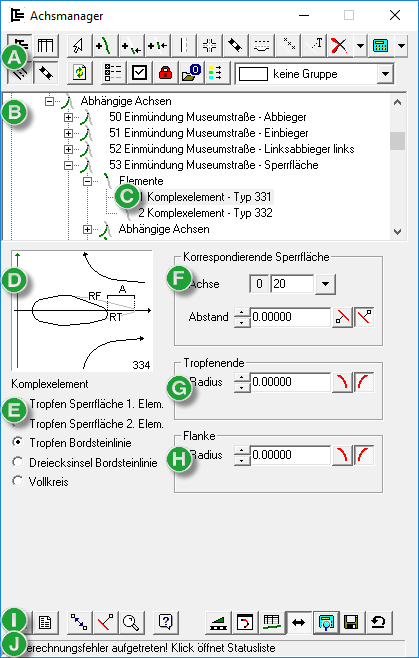

Abbildung 1. Dialogfeld „Achsmanager”: Tropfen Bordsteinlinie
  1. Obere Werkzeugleiste zur Bearbeitung der Reihenfolge der Achselemente
  2. Baumansicht mit allen vorhandenen Achsen und Folgeberechnungen
  3. Eintrag in der Baumansicht
  4. Skizze des Elements mit den zu definierenden Bestandteilen
  5. Auswahl des Elements
  6. Auswahl der zugehörigen Achse und Sperrflächen-Parameter für die Seite des Einbiegers
  7. Ausrundung RI der Insel an der Sperrfläche
  8. Ausrundung der Insel für die Einbiegeseite
  9. Untere Werkzeugleiste: Allgemeine Funktionen
  10. Aktueller Hinweis zur Berechnung

Dieser Aufbau gilt für den großen und kleinen Tropfen. Der Unterschied bei der Wahl der freien Knotenelemente besteht nur in anderen Standardwerten der Parameter.

Bei Überschneidungen kann die Achse der Bordsteinlinie in eine "normale" Elementachse (Grundelemente der Achstrassierung) zerlegt werden. Die aufgelöste Achse der Bordsteinlinie Tropfen sieht so aus:

Abbildung 2. Aufgelöste Achse

Korrespondierende Sperrfläche

Achse legt die zugehörige Sperrfläche fest.

Abstand (A) legt die Distanz zwischen Bordstein (Hinterkante) und Ende der Sperrfläche fest.

Abbildung 3. Abstand A

Tropfenende

Radius (Radius Tropfenende RT) legt die Ausrundung am Ende fest.

Abbildung 4. Radius Tropfenende RT
Anmerkung:
Je nach Tropfengröße ist für den Radius am Tropfenende ein Wert zwischen (+)0,25 und (+)0,75 m einzuhalten, der Abstand des hinteren Tropfenendes von der Sperrflächenspitze ist in der Regel 7 bis 20 m.

Flanke

Radius (Radius Flanke RF) legt die seitliche Ausrundung des Bordsteins fest.

Abbildung 5. Radius Flanke RF
