Im Programmteil Straße können Sie alle für die Trassenplanung im Lageplan erforderlichen Konstruktionen und Berechnungen durchführen.
Knoten
Mit Knoten erzeugen Sie eine Kreuzung oder Einmündung von Straßen und deren Achsen oder ein Element davon.
Tropfen
Mit Tropfen erzeugen Sie tropfenförmige Verkehrsinseln für Einmündungsbereiche.
Vollkreis (730)
Mit Vollkreis (730) erzeugen Sie eine kreisförmige Achse.

Straße
Im Programmteil Straße können Sie alle für die Trassenplanung im Lageplan erforderlichen Konstruktionen und Berechnungen durchführen.
- Achsen
  Die Straßenachse bildet die mathematisch definierte Leitlinie für den Verlauf der Strecke. Diese durchgehende Linie ist die Hauptachse. Werden Ränder oder begleitende Bauwerke ebenfalls durch Achsen definiert, bezeichnet man diese Linien als Randachsen oder Nebenachsen.
- Achsparallele konstruieren
  Mit Achsparallele konstruieren definieren Sie eine Parallele zu einer vorhandenen Achse.
- Verziehung konstruieren
  Mit Verziehung konstruieren definieren Sie eine Fahrbahnaufweitung. Dabei wird eine Parallele zur vorhandenen Achse mit einem Versatz versehen.
- Randgradiente erzeugen
  Mit Randgradiente erzeugen Sie Gradienten für Randachsen im Einmündungsbereich, die für den Deckenhöhenplan oder für die Prüfung der Entwässerung benötigt werden.
- Deckenbuchdaten importieren
  Mit Deckenbuchdaten importieren übernehmen Sie bestehende Deckenbuchdefinitionen zu einer Achse.
- Deckenbuchspuren im Lageplan anzeigen
  Mit Deckenbuchspuren im Lageplan anzeigen stellen Sie das Deckenbuch als Flächen im Lageplan dar.
- Deckenhöhenplan erstellen
  Mit Deckenhöhenplan erstellen übertragen Sie die geodätischen Höhen aus dem Deckenbuch in den Lageplan und beschriften diese.
- Achsgruppe definieren
  Mit Achsgruppe definieren legen Sie das Aussehen zusammengehöriger Achsen im Achsmanager fest.
- Registerkarte Straße
  Auf der Registerkarte Straße finden Sie die Werkzeuge für die zur Trassenplanung im Lageplan erforderlichen Konstruktionen und Berechnungen.
- Import Achsdaten
  Mit Import Achsdaten können Sie Achsdaten zu einem Bestand bzw. in ein leeres Projekt speichern. Die bisherigen Achsen und die neu hinzukommenden Achsen werden temporär in einem eigenen Anzeigefenster dargestellt.
- Export
  Mit dem Export können Sie Achsdaten in anderen Formaten speichern oder für die Maschinensteuerung ausgeben.
- Achsübersicht
  Mit Achsübersicht zeigen Sie alle Eigenschaften und Daten der Achsen an, inklusive der definierten OKSTRA-Attribute.
- Achsmanager
  Im Achsmanager verwalten Sie die bestehenden Achsen inklusive aller untergeordneten Konstruktionen (z. B. Achsbearbeitung, Folgeberechnungen oder Beschriftungen).
- Achsgebiete
  Mit Achsgebiete ordnen Sie die Achsnummern jeweils in 1000-Gruppen und ermöglichen ein strukturiertes Arbeiten mit den Achsnummern.
- Knoten
  Mit Knoten erzeugen Sie eine Kreuzung oder Einmündung von Straßen und deren Achsen oder ein Element davon.
  - Plangleiche Knotenpunkte
    Mit Plangleiche Knotenpunkte konstruieren Sie höhengleiche Kreuzungen nach den empfohlenen Richtlinien (RAL/RASt). Kreuzungen sind Schnittflächen zweier oder mehrerer sich schneidender Fahrbahnen verschiedener Straßen.
  - Kreisverkehrsplätze
    Mit Kreisverkehrsplätze legen Sie die Einstellungen für die Kreisinseln fest. Zu Beginn ist zu bestimmen, ob die Kreisachsen automatisch erzeugt (Standard) oder schon vorhandene Achsen mit in die Berechnung übernommen werden sollen.
  - Tropfen
    Mit Tropfen erzeugen Sie tropfenförmige Verkehrsinseln für Einmündungsbereiche.
    - Tropfen Sperrfläche 1. Achselement (331)
      Mit Tropfen Sperrfläche 1. Achselement (331) erzeugen Sie das erste Komplexelement (Typ 331) der Achse Tropfen Sperrfläche bezogen auf die untergeordnete Knotenpunktzufahrt.
    - Tropfen Sperrfläche 2. Achselement (332)
      Mit Tropfen Sperrfläche 2. Achselement (332) erzeugen Sie das zweite Komplexelement (Typ 332) der Achse Tropfen Sperrfläche bezogen auf die untergeordnete Knotenpunktzufahrt.
    - Bordsteinlinie (334)
      Mit Tropfen Bordsteinlinie (334) erzeugen Sie die Bordsteinlinie (Kante) des eigentlichen Tropfens zu einer vorhandenen Sperrfläche.
    - Dreiecksinsel Bordsteinlinie (336)
      Mit der Dreiecksinsel Bordsteinlinie (336) erzeugen Sie eine Achse aus einem Komplexelement 336 Dreiecksinsel Bordsteinlinie. Die Achse entsteht automatisch bei der Definition einer Kreuzung.
    - Vollkreis (730)
      Mit Vollkreis (730) erzeugen Sie eine kreisförmige Achse.
    - Beispiel: Kleiner Tropfen mit Kreuzungswinkel α = 80 bis 120 gon
      Ein kleiner Tropfen wird konstruiert gemäß RAL, Anhang 6, A 6.1.2, Seite 97.
    - Beispiel: Kleiner Tropfen Kreuzungswinkel α > 120 gon
      Ein kleiner Tropfen wird konstruiert gemäß RAL, Anhang 6, A 6.1.2, Seite 138.
    - Beispiel: Großer Tropfen mit Kreuzungswinkel α kleiner 80 gon
      Ein großer Tropfen wird konstruiert gemäß RAL, Anhang 6, A 6.1.3, Seite 101.
  - Abbieger
    Mit Abbieger definieren Sie Lage und Gestaltung der Randachse einer Einmündung.
  - Einbieger
    Mit Einbieger definieren Sie die Lage und Gestaltung der Randachse einer Einmündung.
  - Dreiecksinsel
    Mit Dreiecksinsel erstellen Sie Verkehrsinseln (Fahrbahnteiler) in Form von Elementachsen.
- Wendeanlagen und Erschließungsanlagen
  Mit Wendeanlagen und Erschließungsanlagen erzeugen Sie Wendeanlagen gemäß RASt und verschiedene Erschließungsanlagen.
- Achsbeschriftungen
  Mit Achsbeschriftungen erzeugen Sie Beschriftungselemente zur aktuellen Achse.
- Deckenbuch
  Mit dem Deckenbuch definieren Sie die Oberfläche der Fahrbahn mit ihren Fahrstreifen und Randstreifen (Fahrbahndecke) sowie mit Gehwegen und Radwegen.
- Alle Achsen rechnen
  Mit Alle Achsen rechnen berechnen und speichern Sie den gesamten Achsbestand in der Datei [Aktueller Projektordner]/AKGAxDB.axs. Die enthält alle im Projekt vorhandenen Achsen, Komplexelemente, Folgeberechnungen und Beschriftungen.
- Anzeigeeinstellungen
  Mit Anzeigeeinstellungen definieren Sie das Format und die Ausrichtung neuer Punkte, die Darstellungen von Parallelen, die Optionen im Achsmanager und die temporäre Darstellung bei der Konstruktion.
- Achsrichtung anzeigen
  Mit Achsrichtung anzeigen schalten Sie die Anzeige der Richtungspfeile ein und aus. Das zur Anzeige verwendete Symbol kann beliebig gewählt werden.
- Liniensignatur
  Mit Liniensignatur gestalten Sie die Geometrische und Farbe aller Linien (z. B. Geometrieobjekte, Symbole).
- Neue Achse anlegen
  Mit Neue Achse anlegen legen Sie Achsnummer, Achsnamen und weitere Optionen der neuen Achse fest.
- Neue Elementachse
  Mit Element-Achse erzeugen Sie eine Achstrassierung unter Verwendung von VESTRA-Achselementen.
- Neue TS-Punkt-Achse
  Mit Neue TS-Punkt-Achse erzeugen Sie eine Achse aus einer Folge von Geraden und deren Schnittpunkten. Die Verbindungen an den Schnittpunkten werden ausgerundet.
- Achse bearbeiten
  Mit Achse bearbeiten öffnen Sie nach der Auswahl einer Achse den Achsassistenten zur Bearbeitung der vorhandenen Achselemente.
- Neue Achse aus Linie
  Mit Neue Achse aus Linie erzeugen Sie aus einer in der Grafik gewählten bestehenden Linie (max. 1000 Linienpunkte) eine neue Achse. Wenn die gewählte Linie Höheninformationen enthält, werden automatisch eine Geländedatei und eine Gradiente mit erzeugt.
- Parallelenassistent
  Der Parallelenassistent erzeugt zu Achsen korrespondierende Linien und Flächen im Lageplan. Parallelen können z. B. zur Darstellung von Fahrbahnmarkierungen, Gehwegen, Grünstreifen oder Parkbuchten verwendet werden.
- Folgeberechnungsassistent
  Mit dem Folgeberechnungsassistenten erzeugen Sie Definitionen, die nach der eigentlichen Achstrassierung erfolgen, aber mit dieser in Zusammenhang stehen bzw. sich auf diese beziehen, z. B. Kleinpunkte oder Sperrflächen. Der Folgeberechnungsassistent fasst die in VESTRA verfügbaren Folgeberechnungen übersichtlich zusammen.
- Gradiente als Linie speichern
  Mit Gradiente als Linie speichern importieren Sie die Hauptgradiente einer Achse als Polygon in die Lageplangrafik.
- Wizard Korrespondierende Querprofile
  Mit Korrespondierende Querprofile erstellen Sie gebündelte Berechnungen, die eine Erzeugung von Geländeprofilen, Spuren und Gradienten im Bereich von Einmündung und Abbiegestreifen ermöglichen. Damit wird eine rechnerische Verbindung zwischen unterschiedlichen Achsen geschaffen.
- Höhenbeschriftung
  Mit Höhenbeschriftung erzeugen Sie dreidimensionale Punkte mit Höhen aus einer Gradiente und versehen diese Punkte mit Beschriftungstexten.
- Schleppkurve
  Mit Schleppkurve berechnen Sie die überstrichene Fläche zu einer beliebigen Achse oder Linie für ein nicht schienengebundenes Fahrzeug.
- Sichtweitenberechnung
  Mit Sichtweitenberechnung ermitteln Sie die folgenden Sichtweiten und zeigen die verschiedenen Arten in der 2D-Ansicht an: Vorhandene Sichtweite, Erforderliche Haltesichtweite und Überholsichtweite.
- BIM-Modell
  Mit BIM-Modell verwalten Sie Datenquellen und Szeneobjekte, die zur Anzeige im BIM-Viewer verwendet werden.
- Linienführung
  Mit Linienführung verfügen Sie über ein Prüfwerkzeug, mit dem ein Entwurf einer Straße überprüft werden kann.
- Aufriss starten
  Mit Aufriss starten schließen Sie den Lageplan und öffnen den Programmteil Längsschnitt/Querschnitt mit der ausgewählten Achse in der dreigeteilten Ansicht.
- Längsschnitt starten
  Mit Längsschnitt starten schließen Sie den Lageplan und öffnen den Programmteil Längsschnitt/Querschnitt mit der ausgewählten Achse in der Längsschnitt-Ansicht.
- Querschnitt starten
  Mit Querschnitt starten schließen Sie den Lageplan und öffnen den Programmteil Längsschnitt/Querschnitt mit der ausgewählten Achse in der Querschnitt-Ansicht.
- Geländeprofile
  Mit Geländeprofile erzeugen Sie Querschnitte entlang der gewählten Achse.
- Höhenplan
  Mit Höhenplan starten Sie den Wizard zur Erstellung eines Längsschnittplans zur ausgewählten Achse.
- Querschnittplan
  Mit Querschnittplan starten Sie den Wizard zur Erstellung eines Querschnittplans zur ausgewählten Achse.
- Kunstkörperimport Lageplan
  Mit dem Kunstkörperimport Lageplan übernehmen Sie Planungsdaten der Trasse zu einer Achse (Station, Abstand, Höhe) aus dem Programmteil Längsschnitt/Querschnitt in den Lageplan.
- DGM aus Kunstkörper
  Mit DGM aus Kunstkörper übernehmen Sie Planungsdaten der Trasse zu einer Achse (Station, Abstand, Höhe) zur Berechnung eines DGM. Dabei werden die Flächenhorizonte verwendet, die direkt an die Linie angrenzen.
- Geländeschnitte für den Längsschnitt-Planassistenten
  Mit Geländeschnitte für den Längsschnitt-Planassistenten erzeugen Sie einen DGM-Schnitt entlang einer beliebigen Linie oder Achse durch das Modell.
- Aufriss (parallel ohne Synchronisierung)
  Mit Aufriss (parallel ohne Synchronisierung) starten Sie den Aufriss zur gewählten Achse. Um mögliche Datenverluste zu ermeiden, ist es sinnvoll, nach der Arbeit im Aufriss die Achsauswahl dort auf "Keine" zu stellen, bevor in den Lageplan gewechselt wird.
- Querprofile in Datenbank (Lageplan) speichern
  Mit Querprofile in Datenbank (Lageplan) speichern importieren Sie Querprofilpunkte mit Geokoordinaten in den Lageplan. Die Punkte werden als Gruppe (wie bei der Kleinpunktberechnung) gespeichert.
- Querschnitt abgreifen
  Mit Querschnitt abgreifen können Sie vorhandene Querschnitte aus der aktuellen DWG einer gewählten Achse zuordnen und in der Datei [Projektordner]\DABA\V7_[Achsnummer].qpex speichern. So können Sie VESTRA-Querschnittdaten aus einer 2D-Plan-DWG erzeugen.
- Linienführung
  Mit der Linienführung führen Sie eine qualitative Prüfung der Trassenplanung (geometrischen Entwurf einer Straße) durch und können auf dieser Grundlage evtl. vorhandene Defizite durch Veränderungen in der Planung beheben.
- Ausschreibung
  Mit dem Programmteil Ausschreibung erfassen Sie Leistungen und Mengen.
- Abrechnung
  Im Programmteil Abrechnung erfassen und bearbeiten Sie die Mengen entsprechend der Datenart 11 (DA 11) nach der REB-VB 23.003 Ausgabe 2009 „Allgemeine Mengenberechnung“ als Formeln.
- ÖNorm 2063
  Mit ÖNorm 2063 berechnen Sie eine Mengenerfassung gemäß A2063.
- ÖNORM
  Mit ÖNORM führen Sie Abrechnungen gemäß der ÖNORM A 2063 durch. Neben der manuellen Erfassung mit Echtzeitberechnung und -anzeige ist auch eine grafische Erfassung mit Zugriff auf alle CAD-Objekte, z. B. Querprofile, möglich.
- Kanalmanager
  Mit Kanalmanager starten Sie die Bearbeitung der Kanaldaten. Er stellt Ihnen Werkzeuge zur Verwaltung und Auswertung bereit.
- Leitungsmanager
  Mit dem Leitungsmanager können Sie alle Versorgungsleitungen in Ihrem Projekt erstellen, bearbeiten und verwalten.

Vollkreis (730)

Mit Vollkreis (730) erzeugen Sie eine kreisförmige Achse.

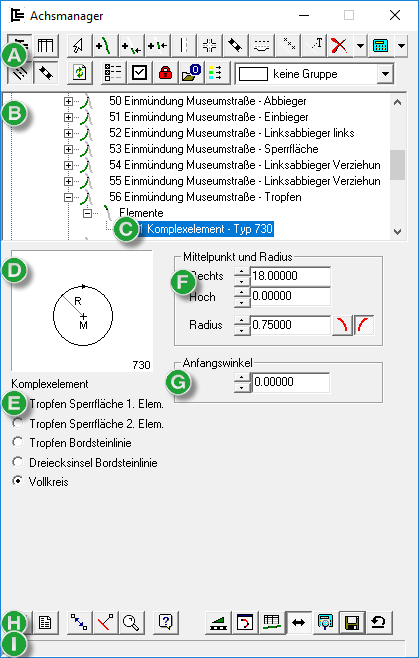

Abbildung 1. Dialogfeld „Achsmanager”: Vollkreis

Mittelpunkt und Radius

Legt die Koordinaten des Mittelpunkts (M) und die Lage des Kreises fest.

Rechts legt den Rechtswert des Mittelpunkts fest.

Hoch legt den Hochwert des Mittelpunkts fest.

Radius (R) legt die Größe des Kreises fest.

Anfangswinkel

Legt die Ausrichtung der Achse fest.
