Dreiecksinsel Bordsteinlinie (336)

Mit der Dreiecksinsel Bordsteinlinie (336) erzeugen Sie eine Achse aus einem Komplexelement 336 Dreiecksinsel Bordsteinlinie. Die Achse entsteht automatisch bei der Definition einer Kreuzung.

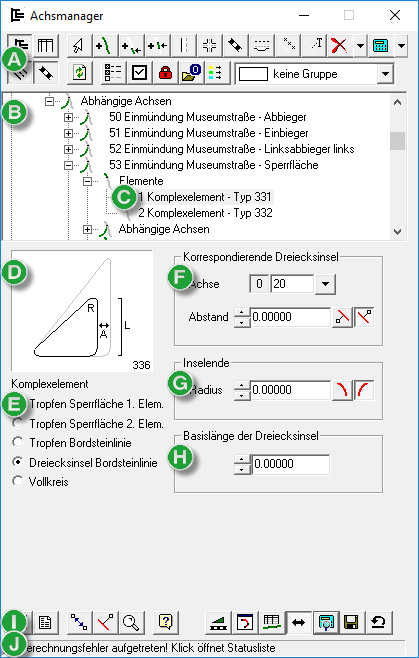

Abbildung 1. Dialogfeld „Achsmanager”: Knoten – Bordsteinlinie
  1. Obere Werkzeugleiste zur Bearbeitung der Reihenfolge der Achselemente
  2. Baumansicht mit allen vorhandenen Achsen und Folgeberechnungen
  3. Eintrag in der Baumansicht
  4. Skizze des Elements mit den zu definierenden Bestandteilen
  5. Auswahl des Elements
  6. Auswahl der zugehörigen Achse und Insel-Parameter
  7. Ausrundung R am Anfang der Insel
  8. Auswahl der Sperrflächen-Parameter für die Einbiegeseite
  9. Untere Werkzeugleiste: Allgemeine Funktionen
  10. Aktueller Hinweis zur Berechnung
Abbildung 2. Achsen von Bordstein und Dreiecksinsel
  1. Achse der Bordsteinlinie
  2. Achse der zugehörigen Dreiecksinsel

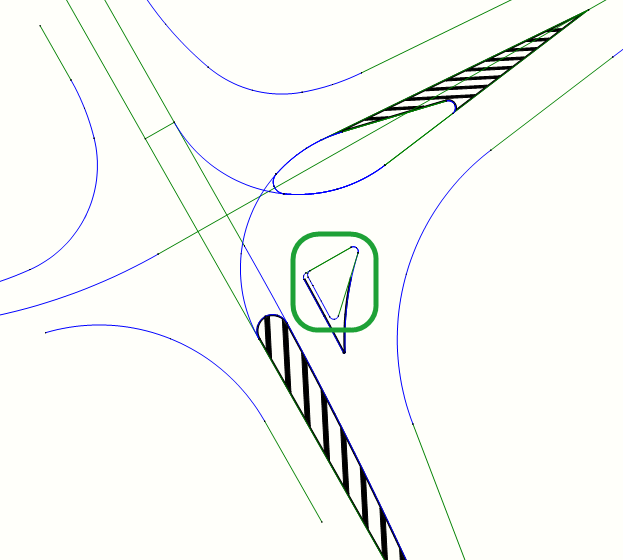

Abbildung 3. Lage der Insel im Knoten

Korrespondierende Dreiecksinsel

Achse legt die zugehörige Achse Sperrfläche Dreiecksinsel fest.

Abstand (A) legt die Breite der Sperrfläche zwischen Bordstein Dreiecksinsel und Rand der übergeordneten Straße fest.

Abbildung 4. Abstand A

Inselende

Radius (R) legt den Ausrundungsradius am Anfang des Abbiegestreifens fest.

Abbildung 5. Radius Inselende R

Basislänge der Dreiecksinsel

Länge (L) legt die bauliche Länge der Verkehrsinsel in Richtung der übergeordneten Straße fest.

Abbildung 6. Länge L
