Bänder

Mit Bänder definieren Sie die Darstellung der Beschriftungen in den Bändern.

Voraussetzungen

Anmerkung:
Die Beschriftung der Daten erfolgt auf der Basis der Querschnittkonstruktion. Daher muss nach Änderungen im Deckenbuch zuerst die Querschnittkonstruktion aufgerufen werden, damit der Querschnitt an das geänderte Deckenbuch angepasst wird.

Layout

Abstand Planrahmen legt den horizontalen Abstand der Querschnittdarstellung zum linken Rand fest.

Freihaltung Horizontname definiert den Abstand zwischen Plotrahmen und Beginn der Bandbeschriftung (und damit der Zeichnung).

  • Zeichen definiert den Abstand in Schriftlänge. Als Referenzschrift dient die Bezeichnung der Bänder (z. B. Gelände).
  • Konstante definiert einen absoluten Abstand in cm.
Anmerkung:
Beschriftung seitlich und Beschriftung Abstand/Höhe senkrecht (unten) wird nur bei der Ermittlung einer automatischen Breite (Anzahl Zeichen = 0, Konstante = 0,0) berücksichtigt.

Horizontbeschriftung platziert den Anschrieb links oder rechts im vorgesehenen Feld.

Abschlusslinie am linken Rand trennt die Horizontbeschriftung von der Bandbeschriftung mit einer Geraden.

Anfangsabstand Daten legt den Abstand des Beschriftungsblocks zu den Daten fest.

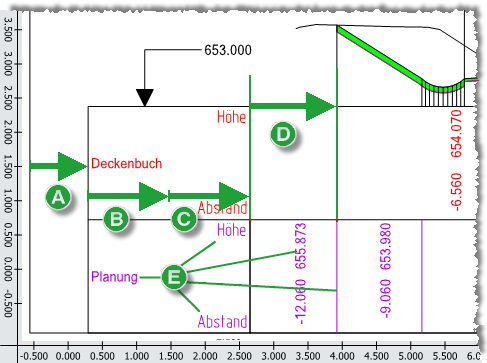

Abbildung 1. Skizze der verschiedenen Werte
  1. Abstand Planrahmen
  2. Freihaltung Horizontname Zeichen
  3. Freihaltung Horizontname Konstante
  4. Anfangsabstand Daten

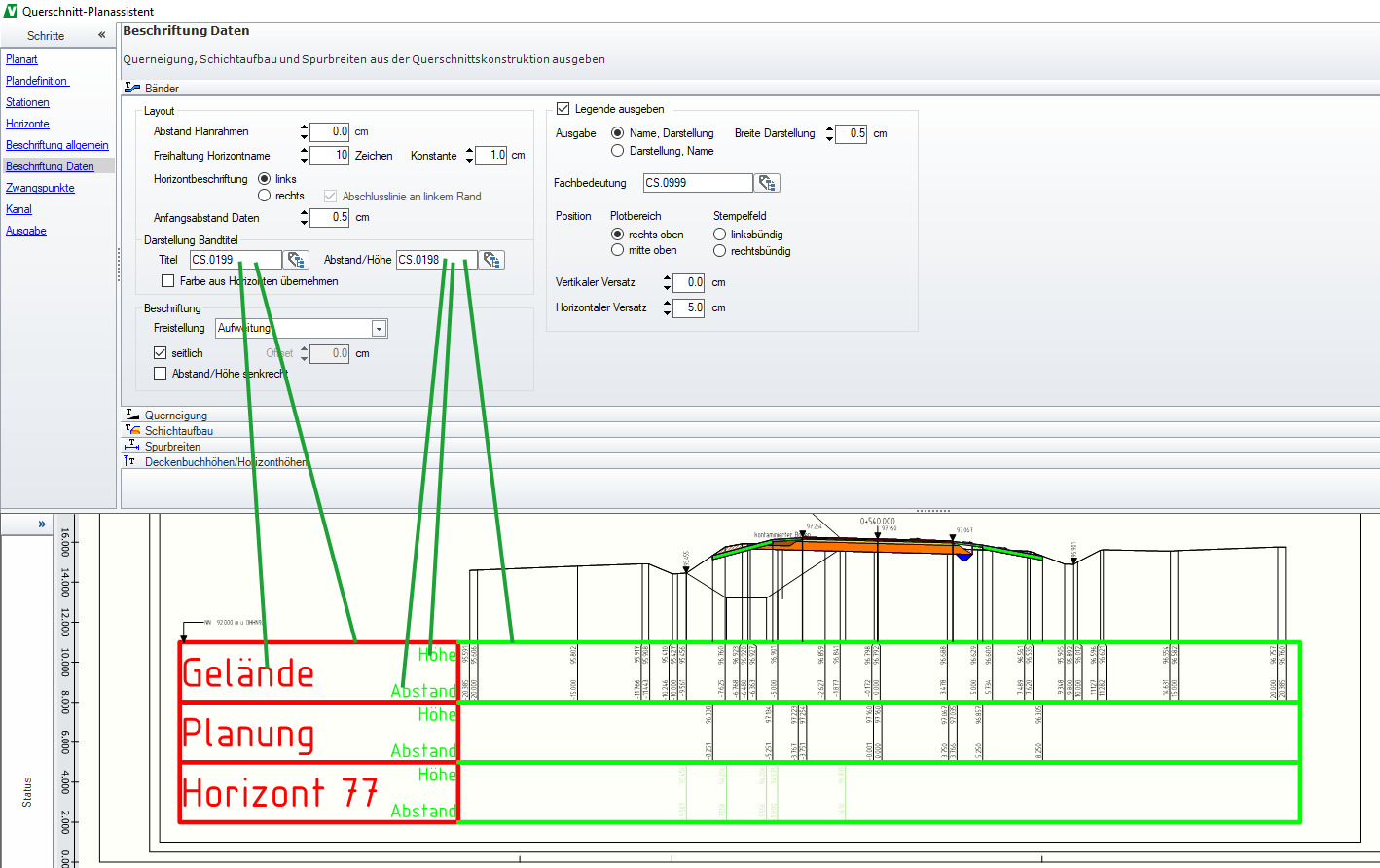

  5. Darstellung Bandtitel > Farbe aus Horizont übernehmen; verschiedene Fachbedeutungen für Bandname und Höhe/Abstand

Darstellung Bandtitel

Definiert die Darstellung und den Layer zum Speichern der Bandbeschriftung.

Titel legt die Fachbedeutung des Bandnamens und des Rahmens des Titelfelds fest.

Abstand/Höhe legt die Fachbedeutung der Einträge Abstand und Höhe und der Begrenzungslinien des Bands im Datenbereich fest.

Je nach Wahl der Fachbedeutung können Text und Linie getrennt gesteuert werden.

Abbildung 2. Fachbedeutungen steuern die Darstellung der Bänder

Im Beispiel wurden Texte und Linien für die Sichtbarkeit stark vergrößert

Farbe aus Horizonten übernehmen schreibt im Bandtitel die Worte [Titel] und Abstand/Höhe in Horizontfarbe an (siehe Abb. Skizze der verschiedenen Werte oben: violettes Band Planung)

Die Farben der Werte werden auf der Registerkarte Horizonte in der Spalte Farbe aus Horizonten festgelegt.

Beschriftung

Definiert die Anordnung der Banddaten.

Verschiedene Bestandteile der Beschriftungen sind unter Vorschau beispielhaft dargestellt.

Freistellung hält Platz für die Beschriftung frei.

Die Einstellung gilt für alle Bänder.

Anmerkung:
Eine Mischung ist nicht möglich.
  • Ohne

    Eine Freistellung wird nicht vorgenommen. Kann ein Text nicht ausgegeben werden, wird er ausgelassen.

  • Links und Rechts

    Versucht zuerst, den Text links zu platzieren. Ist das nicht möglich, wird der Text auf der rechten Seite platziert. Ist dort auch kein Platz, wird er ausgelassen.

  • Aufweitung

    Für jedes einzelne Band werden bei Bedarf die stationsmarkierenden Striche mit Texten auseinander gezogen. Dabei kann der Text maximal um die verwendete Schrifthöhe nach beiden Seiten aus dem Band herausgezogen werden. Für die Bandhöhe werden zusätzlich zum eigentlichen Platzbedarf der Beschriftung für die Schrägen der Aufweitung 0.5 cm benötigt.

  • Aufweitung oben, Länder

    Besondere Aufweitung für die Länder. Die Aufweitung benötigt senkrechte Linien von den Daten in der Zeichnung zur Bezugshöhe, da dort die Verbindung der echten Stationen zu den für die Freistellung verschobenen, stationsmarkierenden Strichen in den Bändern dargestellt wird.

  • Aufweitung Band, Länder

    Entspricht der Aufweitung oben, Länder, jedoch wird die Aufweitung in den einzelnen Bändern und nicht über der Bezugshöhe durchgeführt und dargestellt. Die Darstellung benötigt daher auch nicht die senkrechten Linien von den Daten in der Zeichnung zur Bezugshöhe. Analog zur einfachen Aufweitung werden für die Bandhöhe zusätzlich 0.5 cm benötigt.

Bei den Aufweitungen für die Länder werden die Stationsmarken gleicher Stationen trotz Aufweitung in allen Bändern an der gleichen Position ausgegeben und gehen nicht über den ausgewählten Stationsbereich hinaus. Senkrechte Sprünge können nicht aufgelöst werden. Dies ist gerade beim Plotten der Querprofile zu beachten.

seitlich legt die Platzierung der Beschriftung fest, daneben (seitlich) oder auf der Linie (ggf. + Offset).

Offset verschiebt die Beschriftung horizontal:

  • ein positiver Offset verschiebt nach links
  • ein negativer Offset verschiebt nach rechts

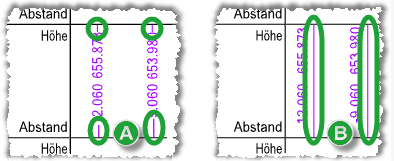

Abbildung 3. Beschriftung direkt und seitlich
  1. Option deaktiviert (Bandbeschriftung direkt auf der Linie)
  2. Bandbeschriftung seitlich mit einem Offset von 0,5 cm
Anmerkung:

Der Offset wirkt nur bei der Freistellung Ohne und Links und Rechts sowie aktivierter Option seitlich.

Die Einstellung wird nur bei der Ermittlung einer automatischen Breite (Anzahl Zeichen = 0, Konstante = 0,0) berücksichtigt.

Abstand/Höhe senkrecht schreibt die Zeilenbeschreibungen (Höhe und Abstand) im Titel der Bänder vertikal an.

Anmerkung:
Die Datenbeschriftungen sind davon nicht betroffen. Sie werden immer senkrecht dargestellt.
Abbildung 4. Beschriftung horizontal und senkrecht
  1. Option deaktiviert (Bandbeschriftung für Höhe und Abstand horizontal)
  2. Bandbeschriftung senkrecht
  3. Fachbedeutung unter Titel verändert
Anmerkung:
Die Einstellung wird nur bei der Ermittlung einer automatischen Breite (Anzahl Zeichen = 0, Konstante = 0,0) berücksichtigt.

Fachbedeutung legt die Darstellung und den Layer zum Speichern der Beschriftung fest.

Nicht vorhandene Fachbedeutungen werden pastellfarben unterlegt.

Farbe aus Horizonten übernehmen übersteuert die in der Fachbedeutung eingestellte Farbe durch die Horizontfarbe.

Legende ausgeben

Stellt eine Legende der aktivierten Horizonte im Plot dar.

Ausgabe legt ist die Reihenfolge der Legendendarstellung fest. Darstellung bezeichnet die Farbbalken.

Die Breite der farblichen Darstellung kann eingestellt werden.

Fachbedeutung legt das Textformat sowie Darstellung und Layer zum Speichern der Namen fest.

Position legt die Positionierung der Legende auf dem Plan fest.

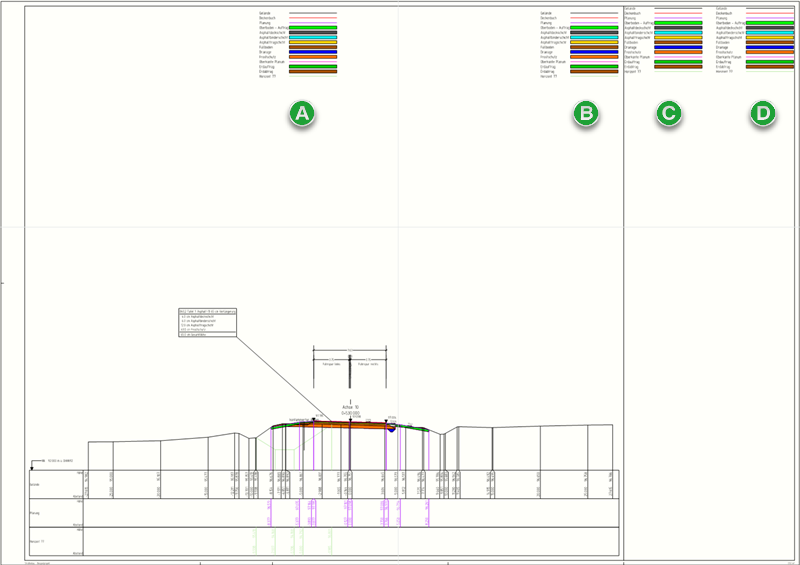

Abbildung 5. Position der Legende auf dem Querschnittplan

Position der Legende auf dem Querschnittplan
  1. Mitte oben auf der Planfläche
  2. Rechts oben auf der Planfläche
  3. Links oben im Schriftfeld
  4. Rechts oben im Schriftfeld
Vertikaler und Horizontaler Versatz passt die Position individuell an.
WARNUNG:
Ein positiver vertikaler Versatz bewirkt eine Verschiebung nach oben. Wenn eine Verschiebung nach unten gewünscht ist, einen negativen Versatz eingeben, z. B. -1 für 1 cm nach unten.
