Querneigung

Mit Querneigung

Legt fest, ob und wie Querneigungen der einzelnen Spuren im Plot dargestellt werden.

Anmerkung:

Die Beschriftung der Daten erfolgt auf der Basis der Querschnittkonstruktion. Daher sollte nach Änderungen im Deckenbuch zuerst die Querschnittkonstruktion aufgerufen werden, damit der Querschnitt an das geänderte Deckenbuch angepasst wird.

Neue Querneigungsbeschriftung fügt einen neuen Text hinzu.

Zur Auswahl stehen die einzelnen Spuren des Querschnitts.

Datensatz löschen entfernt die aktuelle Querneigungsbeschriftung.

Tabelle

Einzelne Spuren können ausgewählt werden. Ist die gewünschte Spur markiert, können die Fachbedeutung und das Ausgabeformat der Querneigung verändert werden. Außerdem kann optional ein Neigungspfeil ausgegeben und ein Bezugshorizont angegeben werden.

Ausgabe aktiviert die Anzeige des Inhalts der Zeile.
Nr zeigt die Lage im Spurmanager an.
Spurname zeigt die Bezeichnung der Spur im Spurmanager an. Dort kann sie auch geändert werden.
∆ Beschriftung [m] gibt den Ort an, an dem die Querneigung berechnet und angeschrieben wird.
Das Vorzeichen ist mathematisch definiert:
- nach links (außen) negativ
- nach rechts (innen) positiv
Anmerkung:
Die Vorzeichenregelung ist im VESTRA-Querschnitt in der Regel entgegengesetzt.
Beschriftung gibt das Ausgabeformat an:
- \q<n>…Querneigung in Prozent
- 1:\n<n>…Neigung (Verhältniszahl der Querneigung)
- \N<n>…Kehrwert Neigung (Verhältniszahl der Querneigung (N:1)
  Damit kann z. B. eine Stützmauer mit 8:1 beschriftet werden.
- \p<n>…Querneigung in Promille
- \u<n>…Höhendifferenz in mm
- \h<n>…Höhendifferenz in cm
- \m<n>…Höhendifferenz in m
<n> steht direkt hinter der Variablen und gibt die Anzahl der Nachkommastellen an.
Anmerkung:
Die Einheit wird mit angeschrieben z. B. mm für Millimeter.
Bezugshorizont legt fest, woher der angeschriebene Querneigungswert stammt.
Mit einem Klick kann ein Horizont ausgewählt werden.
Falls kein Horizont gewählt wurde, wird als Bezug das Deckenbuch bzw. die Planung genommen. Dies ist in der Tabelle ersichtlich: Standard (Deckenbuch).
Damit wird nicht der Horizont angeschrieben, sondern der entsprechende Wert.
Position legt die Lage des Texts fest:
- Außen
  Die linke Seite des Textrahmens schließt direkt an der äußeren Kante der Spur an.
- Mitte
  Die linke Seite des Textrahmens wird in der Mitte der Spur gesetzt.
- Innen
  Die linke Seite des Textrahmens schließt direkt an der inneren Kante der Spur an.
Textposition legt die Beschriftungsrichtung fest.
Fachbedeutung legt die die Darstellung und den Speicherlayer fest.
Pfeil ergänzt ein Symbol, das in der Spalte Fachbedeutung mit der Schaltfläche Fachbedeutung mit festgelegt wird.

Anmerkung:

Die Einheit wird in den Variablen nicht mit dargestellt und muss separat eingegeben werden.

Anmerkung:

Der in der Fachbedeutung zugeordnete Layer wird nur berücksichtigt, wenn im Schritt 8: Ausgabe > Optionen > Zeichnungsobjekte mit VESTRA-Attributen ausgewählt wurde.

Die anderen Attribute wie z. B. Farbe oder Schriftart werden immer berücksichtigt.

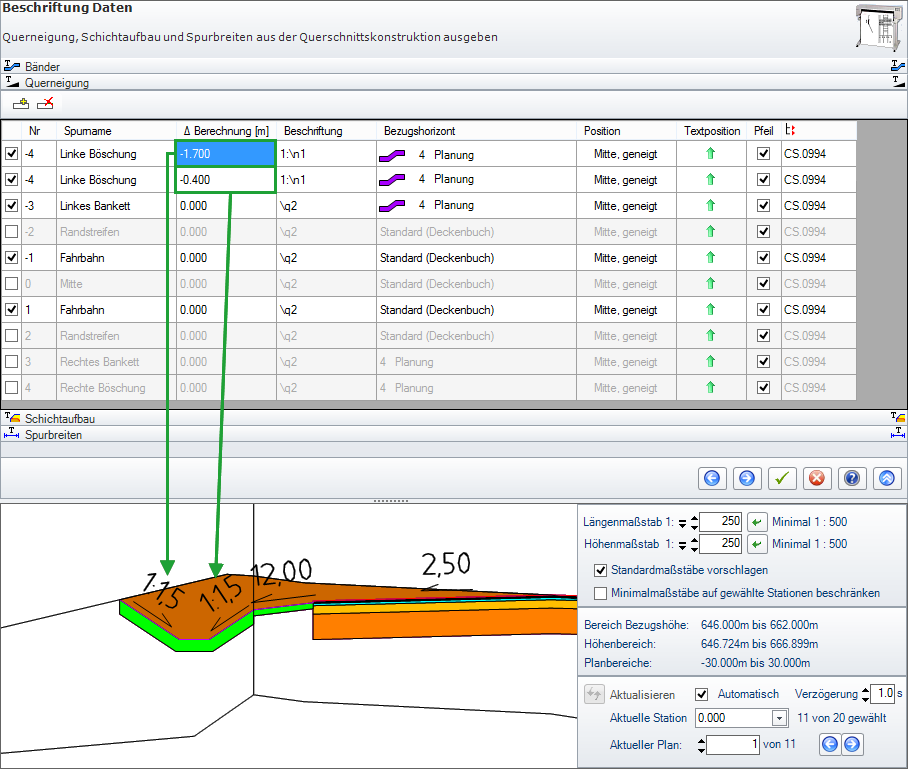

Graben beschriften

Um einen Graben zu beschriften kann ein zweiter Datensatz für die Böschung einfügt werden. Die Lage wird über den Versatz Δ Berechnung [m] gesteuert.
