Schichtaufbau

Mit Schichtaufbau beschriften Sie die ausgewählten Spuren mit dem berechneten Schichtenaufbau (definiert auf der Registerkarte Querschnitt > Konstruktion > Konstruktion über Bausteine (Querschnittkonstruktion) > Menüband > Bearbeiten > Schichtbausteine).

Wird der Mauszeiger über die letzte Spalte der Zeile gestellt, wird der Aufbau angezeigt.

Anmerkung:
Die Beschriftung der Daten erfolgt auf der Basis der Querschnittkonstruktion. Daher sollte nach Änderungen im Deckenbuch zuerst die Querschnittkonstruktion aufgerufen werden, damit der Querschnitt an das geänderte Deckenbuch angepasst wird.

Filtern auf auszugebende Stationen zeigt nur den Schichtaufbau für die Stationen an, die auch wirklich ausgegeben werden.

Tabelle

Einzelne Schichten können ausgewählt werden. Ist die gewünschte Schichten markiert, können die Fachbedeutung und das Ausgabeformat verändert werden. Außerdem kann optional ein Neigungspfeil ausgegeben werden.

  • Ausgabe aktiviert die Anzeige des Inhalts der Zeile.
  • Nr zeigt die Lage im Spurmanager an.
  • Spurname zeigt die Bezeichnung der Spur im Spurmanager an. Dort kann sie auch geändert werden.
  • Position legt den Ankerpunkt des Textrahmens fest:
    • Innen: Die linke Seite des Textrahmens schließt direkt an der inneren Kante der Spur an.
    • Außen: Die linke Seite des Textrahmens schließt direkt an der äußeren Kante der Spur an.
    • Mittig: Die linke Seite des Textrahmens wird in der Mitte der Spur gesetzt.

    Die vertikale Position des Texts orientiert sich am Rahmen der Banddarstellung. Die unterste Textzeile liegt direkt oberhalb des Rahmens.

    Der Rahmen liegt rechts der festgelegten Position.

  • Abstand legt den horizontalen Versatz der linke Seite des Textrahmens von der festgelegten Position fest (Positive Werte nach rechts, negative Werte nach links).
  • Versatz (cm) legt den vertikalen Abstand des Textrahmens von der festgelegten Position fest (Positive Werte nach oben, negative Werte nach unten).

    Je nach vorhandenen Aufbauten werden diese in den rechten Feldern mit ihrer Bezeichnung angezeigt. Im Tooltipp erscheinen weitere Informationen, z. B. der komplette Aufbau sowie der Stationsbereich, an dem der Aufbau vorliegt.

  • Fachbedeutung legt die Art der Darstellung und den Layer zum Speichern der Objekte fest.

    Filtern auf auszugebende Stationen zeigt nur der Schichtaufbau an den Stationen an, die auch ausgegeben werden.

  • Länge Lotstrich beschränkt die Länge der senkrechten Verbindungslinie des Textrahmens zur Fahrbahnoberfläche. Die Länge wird ausgehend vom Textrahmen nach unten (Anschrieb oberhalb der Horizontdarstellung) oder nach oben (Anschrieb unterhalb der Horizontdarstellung) gemessen.

    Der Lotstrich wird auf der linken Seite des Textrahmens angezeigt.

    Die Eingabe 0,000 bedeutet keine Einschränkung.

  • Gespiegelt legt die Lage des Textrahmens fest. Der Textrahmen wird auf die linke Seite der Position gelegt. Der Lotstrich verschiebt sich auf die rechte Seite des Textrahmens.

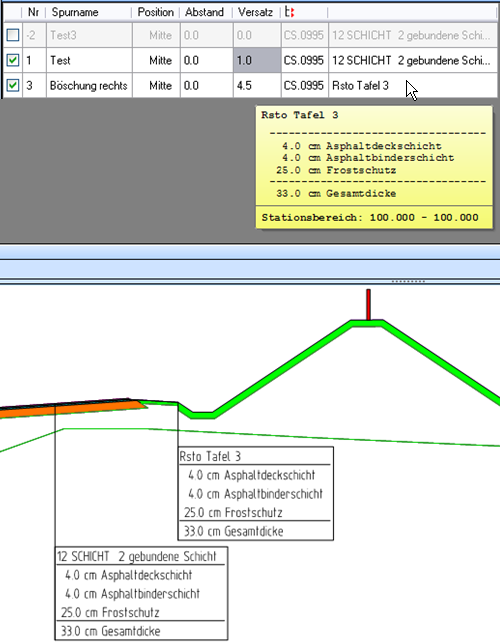

    Abbildung 1. Schichtaufbau anzeigen
