Hochbord

Mit Hochbord legen Sie den Höhenversatz zwischen zwei Spur fest.

Übernehmen überträgt die Änderungen in die Matrix.

Anmerkung:

Wird die Bearbeitung der Definition ohne Übernehmen verlassen, erfolgt eine Sicherheitsabfrage, ob die Änderungen übernommen werden sollen.

Protokoll zeigt die Abfolge der eingegebenen Daten/verwendeten Befehle in einer Liste an.

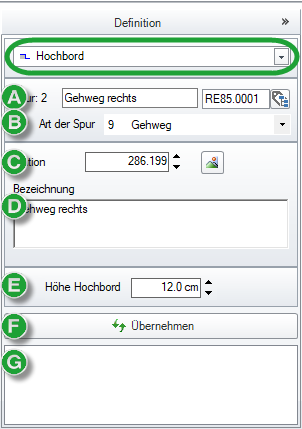

Abbildung 1. Hochbord

Station

Zeigt die Lage der Markierung auf der Achse an.

Vorgehensweise beim Ändern von Stationen:

Station für gesamte Zeile ändern: Die Zeile wird verschoben.
Station für eine einzelne Definition (Zelle) ändern:
- Ist nur diese Definition an der Station vorhanden, wird die gesamte Zeile verschoben. Die Stationsbezeichnung bleibt erhalten.
- Sind noch andere Definitionen an der Station vorhanden, wird nur die eine Definition an die neue Station verschoben. Diese neue Station besitzt keine Stationsbezeichnung.

Anmerkung:

Befindet sich an der Zielstation bereits eine Definition, regelt eine Sicherheitsabfrage das Vorgehen.

Mit der Schaltfläche Grafik kann die Station auch in der Zeichnung selektiert werden.

Anmerkung:

Um den Wert der aktuellen Station zu ändern, muss die ganze Zeile markiert werden. Ändern in der Spalte Definition erzeugt eine neue Station mit dem geänderten Wert.

Bezeichnung ermöglicht die zusätzliche Definition eines Namens.

Die Bezeichnung kann maximal 600 Zeichen lang sein.

Zeilenumbrüchen können mit Strg+Eingabe-Taste definiert werden.

Höhe Hochbord

Legt den Höhenversatz auf der äußeren Seite der Spur fest.
