Achskleinpunkte

Mit Achskleinpunkte berechnen Sie Punkte in einem frei wählbaren regelmäßigen Intervall auf der Achse und auf bis zu zwei seitlichen Abständen.

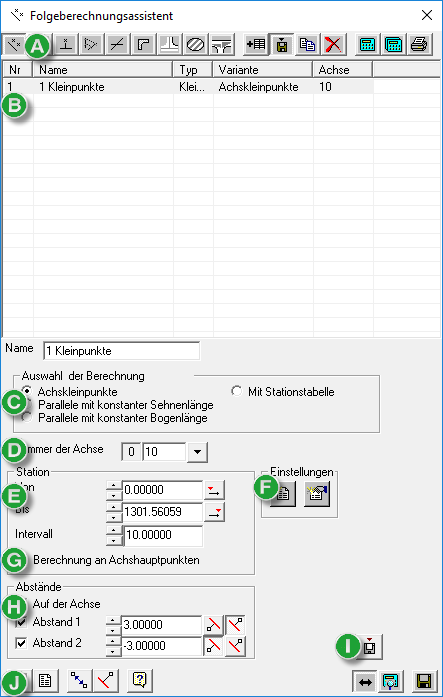

Abbildung 1. Dialogfeld Folgeberechnungsassistent: Achskleinpunkte
  1. Obere Werkzeugleiste
  2. Nur Folgeberechnungen vom Typ Kleinpunkte werden aufgelistet.
  3. Modusauswahl; hier Achskleinpunkte gewählt
  4. Nummer der Bezugsachse
  5. Anfangs- und Endstation (bzw. Fixierung auf Achsanfang und Achsende) und Berechnungsintervall
  6. Einstellungen zu Liste und Berechnung
  7. Zusätzliche Berechnung an Hauptpunkten und am Intervallende
  8. Wahlweise Kleinpunkte auf der Achse und in zwei frei wählbaren seitlichen Abständen
  9. Exportieren der Kleinpunkte, ohne diese in die VESTRA-Datenbank zu speichern
  10. Untere Werkzeugleiste
VORSICHT:
Der Wert an der Endstation wird nur erzeugt, wenn die Schaltfläche Berechnung für Hauptpunkte aktiviert ist, auch wenn der Intervallpunkt selbst kein Achshauptpunkt ist.

Auswahl der Berechnung

Legt die Berechnungsart fest:

  • Achskleinpunkte auf der Achse und auf bis zu zwei seitlichen Abständen (Achsparallelen)
  • Parallele mit konstanter Sehnenlänge

    Berechnet Kleinpunkte, die

    • auf einer Parallelen in einem vorzugebenden Abstand zu einer Achse liegen und
    • einen konstanten Abstand zueinander (Länge der Sehne) auf der Parallelen haben, um z. B. Punkte für die Stützen einer Lärmschutzwand zu bestimmen.

    Parallele mit konstanter Bogenlänge

    Berechnet Kleinpunkte, die

    • auf einer Parallelen in einem vorzugebenden Abstand zu einer Achse liegen und
    • einen konstanten Abstand zueinander (Bogenlänge) auf der Parallelen aufweisen.
  • Mit Stationstabelle

    Berechnet Kleinpunkte für eine bestimmte Achse gesteuert durch eine Stationstabelle (in frei wählbaren regelmäßigen Intervallen). Sowohl der Achspunkt an der Station als auch die seitlichen Punkte werden berechnet. Die Stationstabelle kann z. B. aus der Geländeprofilberechnung übernommen werden. Zusätzlich kann ein Intervall definiert werden.

Unter Einstellungen für die Liste können Angaben zur Erstellung einer Protokolldatei gemacht werden.

Achsnummer

Legt die Achse fest, auf welche die Punkte bezogen werden.

Station

Von legt die Anfangsstation des Definitionsbereichs der Kleinpunkte fest.

Bis legt die Endstation des Definitionsbereichs der Kleinpunkte fest.

Intervall definiert den Abstand zwischen den einzelnen Kleinpunkten.

Berechnung an Achshauptpunkten erzeugt Kleinpunkte an den Stationen, an denen ein neues Achselement beginnt, und zusätzlich das Intervallende.

Berechnungsliste

In der Liste und auch im Excel-Export sind die Hauptpunkte in der ersten Spalte mit einem * gekennzeichnet.

Einstellungen

Einstellungen für die Liste legt Name und Speicherort der Listen-Datei (*.lst) fest, die zur Protokollierung der Berechnung verwendet wird.

Einstellungen legt die Parameter für die Folgeberechnungen fest.

Abstände

Legt die Lage der Kleinpunkte parallel zur Achse fest.

Auf der Achse erzeugt die Kleinpunkte auf der Achse.

Abstand 1 legt einen Abstand für die erzeugten Kleinpunkte fest.

Abstand 2 legt einen weiteren Abstand für die erzeugten Kleinpunkte fest.

Anmerkung:
Dadurch werden bis zu drei parallele Reihen von Kleinpunkten erzeugt.

Untere Werkzeugleiste

Stellt allgemeine Funktionen zur Verfügung.

Wert des ausgewählten Felds in der Grafik abgreifen F9
Wechselt in die Grafik zur Übernahme eines Werts.

Nach Selektion des letzten benötigten Punkts wechselt das Programm automatisch aus der Grafik ins Dialogfeld zurück. Abbrechen mit Esc ist nicht notwendig. Die Funktion erkennt, wie viele Punkte erforderlich sind.

Berechnungsliste anzeigen
Erstellt die Datei folgeberechnungen.lst und blendet die Berechnungsliste ein.
Anmerkung:
Mit Einstellungen für die Liste legen Sie Name und Speicherort der Listen-Datei (*.lst) fest, die zur Protokollierung der Berechnung verwendet wird.
Abstand zwischen zwei Punkten abgreifen
Greift den Abstand zwischen zwei Punkten in der Grafik ab.
Anmerkung:
Mit gedrückter Umschalt-Taste werden vorhandene Punkte gefangen.
Zwangspunktdiagnose
Ermöglicht die Feststellung der vorliegenden Zwänge für die markierte Achse:
Anmerkung:
Weiterführende Informationen und Vorgehensweisen finden Sie unter Zwangspunkte.
Hilfe anzeigen F1
Blendet die kontextsensitive Hilfe ein.
Bei Änderung sofort rechnen
Steuert den Berechnungszeitpunkt.
Änderung rechnen
Berechnet die in der Liste selektierten Einträge (blau hinterlegt). Einmal abgespeicherte Definitionen können damit neu bestimmt werden. Damit kann die Geometrie den Änderungen der Definitionsgrundlage angepasst werden (z. B. bei Änderung der zugrunde liegenden Achsen).
Änderungen rechnen und speichern Strg+S
Berechnet die vorgenommenen Änderungen und speichert sie im Projektordner.
Beim Speichern wird im DABA-Ordner eine Sicherungskopie der Achsdaten angelegt. Der Dateiname der Sicherungen enthält Datum und Uhrzeit.
Export
Öffnet den Exportassistenten zur Übergabe der Kleinpunkte, ohne diese in die VESTRA-Datenbank zu speichern. Die evtl. vorgenommenen Einstellungen zum Punktnamen unter Einstellungen bleiben unberücksichtigt.
