Mit Stationstabelle

Mit Stationstabelle berechnet Kleinpunkte zur Achse durch eine Stationstabelle (*.A58).

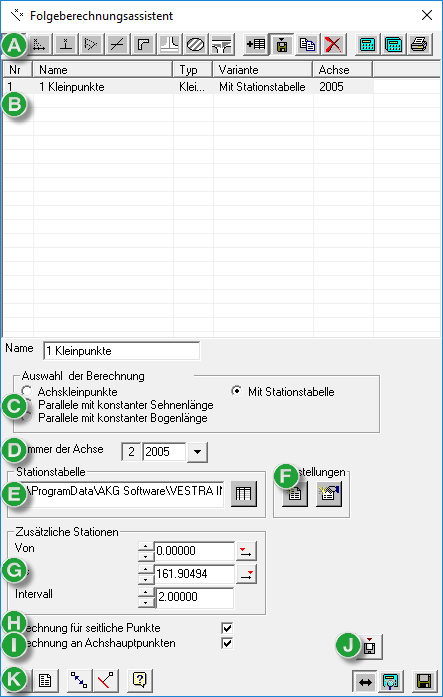

Abbildung 1. Dialogfeld Folgeberechnungsassistent: Kleinpunkte mit Stationstabelle
  1. Obere Werkzeugleiste
  2. Nur Folgeberechnungen vom Typ Kleinpunkte werden aufgelistet.
  3. Modusauswahl; hier Mit Stationstabelle gewählt
  4. Nummer der Bezugsachse
  5. Pfad zur verwendeten Stationstabelle
  6. Einstellungen zu Liste und Berechnung
  7. Weitere Stationen zu den Stationen aus der Tabelle für die Kleinpunkte definieren
  8. Zusätzliche Berechnung an Stationen, an denen Punkte neben der Achse liegen
  9. Zusätzliche Berechnung an Hauptpunkten und am Intervallende
  10. Exportieren der Kleinpunkte, ohne diese in die VESTRA-Datenbank zu speichern
  11. Untere Werkzeugleiste

Auswahl der Berechnung

Legt die Berechnungsart fest:

  • Achskleinpunkte auf der Achse und auf bis zu zwei seitlichen Abständen (Achsparallelen)
  • Parallele mit konstanter Sehnenlänge

    Berechnet Kleinpunkte, die

    • auf einer Parallelen in einem vorzugebenden Abstand zu einer Achse liegen und
    • einen konstanten Abstand zueinander (Länge der Sehne) auf der Parallelen haben, um z. B. Punkte für die Stützen einer Lärmschutzwand zu bestimmen.

    Parallele mit konstanter Bogenlänge

    Berechnet Kleinpunkte, die

    • auf einer Parallelen in einem vorzugebenden Abstand zu einer Achse liegen und
    • einen konstanten Abstand zueinander (Bogenlänge) auf der Parallelen aufweisen.
  • Mit Stationstabelle

    Berechnet Kleinpunkte für eine bestimmte Achse gesteuert durch eine Stationstabelle. Sowohl der Achspunkt an der Station als auch die seitlichen Punkte werden berechnet. Die Stationstabelle kann z. B. aus der Geländeprofilberechnung übernommen werden. Zusätzlich kann ein Intervall definiert werden.

Unter Einstellungen für die Liste können Angaben zur Erstellung einer Protokolldatei gemacht werden.

Achsnummer

Legt die Achse fest, auf welche die Punkte bezogen werden.

Zusätzliche Stationen

Von legt die Anfangsstation des Definitionsbereichs der Kleinpunkte fest.

Bis legt die Endstation des Definitionsbereichs der Kleinpunkte fest.

Intervall legt den Abstand zwischen den Kleinpunkten fest.

Einstellungen

Einstellungen für die Liste legt Name und Speicherort der Listen-Datei (*.lst) fest, die zur Protokollierung der Berechnung verwendet wird.

Einstellungen legt die Parameter für die Folgeberechnungen fest.

Berechnung für seitliche Punkte

Erzeugt zusätzliche Kleinpunkte an Stationen, an denen Punkte neben der Achse liegen.

Berechnung an Achshauptpunkten

Erzeugt zusätzliche Kleinpunkte an Stationen, an denen ein neues Achselement beginnt.

Untere Werkzeugleiste

Stellt allgemeine Funktionen zur Verfügung.

Wert des ausgewählten Felds in der Grafik abgreifen F9
Wechselt in die Grafik zur Übernahme eines Werts.

Nach Selektion des letzten benötigten Punkts wechselt das Programm automatisch aus der Grafik ins Dialogfeld zurück. Abbrechen mit Esc ist nicht notwendig. Die Funktion erkennt, wie viele Punkte erforderlich sind.

Berechnungsliste anzeigen
Erstellt die Datei folgeberechnungen.lst und blendet die Berechnungsliste ein.
Anmerkung:
Mit Einstellungen für die Liste legen Sie Name und Speicherort der Listen-Datei (*.lst) fest, die zur Protokollierung der Berechnung verwendet wird.
Abstand zwischen zwei Punkten abgreifen
Greift den Abstand zwischen zwei Punkten in der Grafik ab.
Anmerkung:
Mit gedrückter Umschalt-Taste werden vorhandene Punkte gefangen.
Zwangspunktdiagnose
Ermöglicht die Feststellung der vorliegenden Zwänge für die markierte Achse:
Anmerkung:
Weiterführende Informationen und Vorgehensweisen finden Sie unter Zwangspunkte.
Hilfe anzeigen F1
Blendet die kontextsensitive Hilfe ein.
Bei Änderung sofort rechnen
Steuert den Berechnungszeitpunkt.
Änderung rechnen
Berechnet die in der Liste selektierten Einträge (blau hinterlegt). Einmal abgespeicherte Definitionen können damit neu bestimmt werden. Damit kann die Geometrie den Änderungen der Definitionsgrundlage angepasst werden (z. B. bei Änderung der zugrunde liegenden Achsen).
Änderungen rechnen und speichern Strg+S
Berechnet die vorgenommenen Änderungen und speichert sie im Projektordner.
Beim Speichern wird im DABA-Ordner eine Sicherungskopie der Achsdaten angelegt. Der Dateiname der Sicherungen enthält Datum und Uhrzeit.
Export
Öffnet den Exportassistenten zur Übergabe der Kleinpunkte, ohne diese in die VESTRA-Datenbank zu speichern. Die evtl. vorgenommenen Einstellungen zum Punktnamen unter Einstellungen bleiben unberücksichtigt.
