RAL 2012

Mit RAL 2012 konstruieren Sie eine Einmündung an einem Minikreisverkehr gemäß RAL.

Allgemeine Angaben

Name legt die Bezeichnung der Einmündung zur Unterscheidung fest.

Schnitt legt die Lage des Schnittpunkts der Einmündungsachse mit der Kreisachse fest.

Näherungsstation: Bei bestimmten Achskonstellationen ist die eindeutige Berechnung der Querprofile nicht möglich. Durch die Angabe einer Näherungsstation wird die Berechnung unterstützt. Somit wird ein korrektes Ergebnis angezeigt.

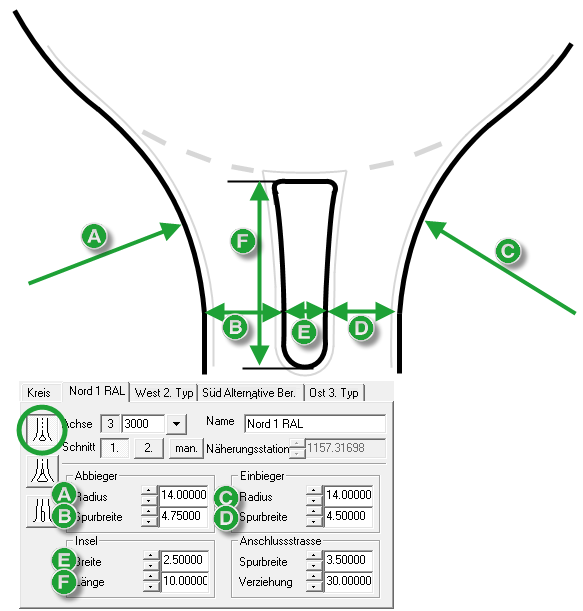

Abbildung 1. Längen bei der Einmündung in den Minikreisverkehr nach RAL

Eingabedaten

Die ausgewählte Achse wird automatisch in das dafür vorgesehene Feld übernommen.

Achse legt die Nummer der Achse fest, welche die Einmündung bildet. Um diese Achse wird die Insel angelegt (Knotenpunktzufahrt).

Name legt die Bezeichnung der Einmündung im Achsmanager fest.

Schnitt legt fest, an welchem Schnittpunkt zwischen Außenkreisachse und einmündender Achse die Einmündung konstruiert wird.

1. und 2. bezeichnen die Schnittpunkte.

Mit man. lässt sich der Ort der Einmündung manuell festlegen. Die Näherungsstation legt die Lage auf der Außenkreisachse fest.

Abbieger

Legt die Maße für die Fahrstreifen an der Kreisausfahrt fest:

Radius legt die Krümmung der Randachse am Kreis fest. Wertebereich 14,0 m - 18,0 m

Spurbreite legt die Breite des Fahrstreifens fest. Wertebereich 4,75 m - 5,5 m

Einbieger

Legt die Maße für die Fahrstreifen an der Kreiseinfahrt fest:

Radius legt die Krümmung der Randachse am Kreis fest. Wertebereich 14,0 m - 18,0 m

Spurbreite legt die Breite des Fahrstreifens fest. Wertebereich 4,5 m - 5,0 m

Insel

Legt die Größe des Fahrbahnteilers fest.

Breite legt die Breite des Fahrbahnteilers im parallelen Bereich fest.

Länge legt die Länge der Insel zwischen Kreisfahrbahn und Anfang der Ausrundung fest.

Anschlussstraße

Legt den Übergang zur freien Strecke fest.

Spurbreite legt die Breite des vorhandenen Fahrstreifens fest.

Verziehung (Verziehungslänge) legt die Länge der Verschwenkung des Fahrstreifens für die Insel fest. Gemessen wird vom hinteren Kopf (Anfang der Ausrundung) der Insel in Richtung der Kreisverkehrszufahrt.
