Belastungsklasse
Mit Belastungsklasse erfassen Sie alle Eingabeparameter, die für die Berechnung der Belastungsklasse notwendig sind.
Die Eingabewerte als auch die Berechnungsergebnisse werden tabellarisch aufbereitet und angezeigt.
Die Daten werden in Betrachtungszeiträumen (Abschnitten) erfasst. Die Dauer eines Betrachtungszeitraums kann 1 bis maximal 30 Jahre betragen. Betrachtungszeiträume folgen aufeinander und können aufeinander aufbauen (= Nutzungszeitraum). Der Endwert des vorhergehenden Betrachtungszeitraums kann dann Startwert eines Betrachtungszeitraums genutzt werden können.

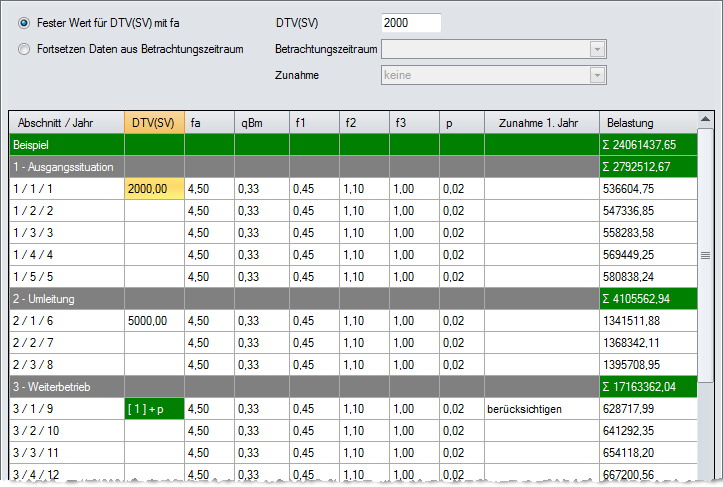

Beispiel
Eine Umleitung führt für einen begrenzten Zeitraum zu einer erhöhten Beanspruchung eines Autobahnabschnitts. Nach Ende der Umleitung soll mit der progressiv gesteigerten Beanspruchung des Betrachtungszeitraums vor der Umleitung weiter gerechnet werden.
Betrachtungszeitraum 1: Ausgangssituation: DTV(SV) = 2000, p = 0,02, Dauer: 5 Jahre
Betrachtungszeitraum 2: Umleitung: DTV(SV) = 5000, p = 0,02, Dauer: 3 Jahre
Betrachtungszeitraum 3: Weiterbetrieb aus Betrachtungszeitraum 1
Werkzeugleiste
Stellt Funktionen zur Bearbeitung der Tabelle bereit.
vorherige Zeile- Markiert in der Tabelle die Zelle in der Zeile oberhalb.
nächste Zeile- Markiert in der Tabelle die Zelle in der Zeile unterhalb.
Änderung übernehmen- Bestätigt die Anpassung eines Werts. Die Eingabe wird nicht automatisch übernommen, sondern bestätigt werden. Jede Änderung wird sofort gerechnet und die Ergebnisse oben und in der rechten Spalten aktualisiert.
Werte
zurücksetzen- Löscht den Inhalt der aktuellen Zelle.
Betrachtungszeitraum hinzufügen- Fügt einen neuen Abschnitt nach dem aktuellen Abschnitt ein. Bis zu maximal 10 Betrachtungszeiträume sind in einer Berechnung möglich.
Betrachtungszeitraum löschen- Entfernt den aktuellen Abschnitt aus der Tabelle.
Erfassungsbereich für die ausgewählte Zelle der Tabelle
Erlaubt die Eingabe der Werte für die Tabelle. Die Anzeige variiert je nach gewählter Zelle.
Änderung übernehmen in der Tabelle angezeigt.Jede Änderung wird sofort gerechnet und die Ergebnisse oben und in der rechten Spalten aktualisiert.
Tabelle
Zeigt die Berechnung der dimensionierungsrelevanten Beanspruchung B an.
Änderungen können nur über den Erfassungsbereich oberhalb der Tabelle erfolgen.
Jede Änderung wird mit der Schaltfläche Änderung übernehmen in der Tabelle angezeigt.
- Betrachtungszeitraum/Jahr zeigt Informationen für die Betrachtungszeiträume
an:
[Nummer des Betrachtungszeitraums]/[laufendes Jahr im Betrachtungszeitraums]/[laufendes Jahr im Nutzungszeitraum]
Nutzungszeitraum = Gesamtbeanspruchung = Summe der Betrachtungszeiträume
Die erste Zeile zeigt die Bezeichnung der Berechnung an. Lange Bezeichnungen werden auf maximal eine Zeile gekürzt.
Der Beginn eines neuen Betrachtungszeitraums wird durch die dunkelgraue Hintergrundfarbe markiert.
Betrachtungszeiträume, die nicht zur Gesamtbeanspruchung beitragen, werden grau unterlegt.
- DTV(SV)…durchschnittliche tägliche Verkehrsstärke des Schwerverkehrs [Fz/24h]
Eine konkrete Zahl wird direkt verwendet. Bei einem leeren Feld wird der Wert auf Grundlage des Vorjahrs und der jährlichen Zunahme des Schwerverkehrs p bestimmt.
Zahlen in eckigen Klammern: Der Endwert des vorhergehende Betrachtungszeitraums wird übernommen (z. B. [2] bedeutet DTV(SV) aus Betrachtungszeitraum 2 wird übernommen).
+ p: Der Wert für die mittlere jährliche Zunahme des Schwerverkehrs des vorhergehende Betrachtungszeitraums wird übernommen.

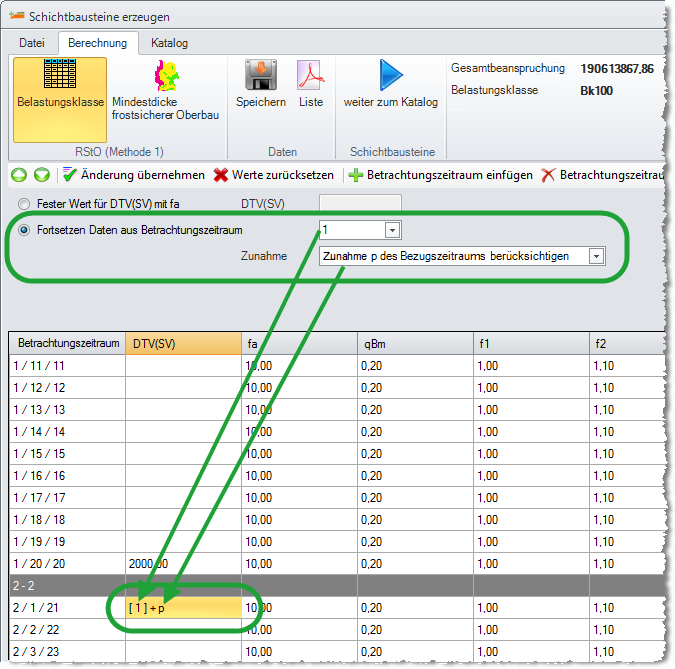

Abbildung 2. DTV(SV) mit p aus vorhergehendem Betrachtungszeitraum übernehmen
- fa…Achszahlfaktor legt die durchschnittliche Achszahl pro Fahrzeug des Schwerverkehrs in [A/Fz] fest. Der Achszahlfaktor bildet mit dem DTV(SV) die Durchschnittliche Anzahl der täglichen Achsübergänge (Aü) des Schwerverkehrs DTA(SV).
- qBm…Lastkollektivfaktor legt die Lastverteilung fest.
Einer bestimmten Straßenklasse zugeordneter mittlerer Lastkollektivquotient, der die straßenklassenspezifische mittlere Beanspruchung der jeweiligen tatsächlichen Achsübergänge ausdrückt (Summe der äquivalenten 10-t-Achsübergänge / Summe der tatsächlichen Achsübergänge des Schwerverkehrs für einen festgelegten Zeitraum auf einem Fahrstreifen).
Damit wird die mittlere Beanspruchung der jeweiligen tatsächlichen Achsübergänge ausgedrückt.
Anmerkung:Der Lastkollektivquotient qBm kann aus der Tabelle übernommen werden oder errechnet sich automatisch durch die Definition der Straßenklasse. Zudem kann er manuell eingegeben werden. - f1…Fahrstreifenfaktor legt den Berechnungsfaktor in Abhängigkeit der Anzahl der
Fahrstreifen fest.
Entsprechend der RStO kann zwischen Zahlen für beide Fahrrichtungen zusammen oder getrennt je Fahrrichtung unterschieden werden.
Der Fahrstreifenfaktor f1 wird nach Anzahl der erfassten Fahrstreifen entsprechend der Tabelle A 1.3 RStO zugeordnet.
- f2…Fahrstreifenbreitenfaktor legt den Berechnungsfaktor in Abhängigkeit der
Fahrstreifenbreite fest.
Der Fahrstreifenbreitenfaktor f2 wird nach der Fahrstreifenbreite entsprechend der Tabelle A 1.4 RStO zugeordnet.
- f3…Steigungsfaktor legt die Höchstlängsneigung der Trasse fest.
Der Steigungsfaktor f3 wird nach der maximalen Steigung entsprechend der Tabelle A 1.5 RStO zugeordnet.
- p…mittlere jährliche Zunahme des Schwerverkehrs
Die Zunahme des Schwerverkehrs p ist entsprechend der gewählten Straßenklasse nach Tabelle A 1.6 für die gewählten Betrachtungszeiträume vorgewählt.
Die Zunahme des Schwerverkehrs kann für die Betrachtungszeiträume getrennt eingegeben werden.
- Zunahme 1. Jahr berücksichtigt die mittlere jährlichen Zunahme des Schwerverkehrs p bereits im ersten Jahr. Die Zunahme wird eingerechnet.
- Belastung zeigt die berechnete dimensionierungsrelevante Beanspruchung B an.
In der ersten Zeile wird die Summe gewichteter äquivalenter 10t-Achsübergänge über den gesamten Bemessungszeitraum angezeigt.
In der ersten Zeile jedes Betrachtungszeitraums wird die Summe gewichteter äquivalenter 10t-Achsübergänge über den gesamten Betrachtungszeitraum angezeigt.
In den anderen Zeilen wird jeweils die Anzahl gewichteter äquivalenter 10t-Achsübergänge für das betreffende Jahr angezeigt.
Statuszeile
Die Statuszeile zeigt Hinweise zur ausgewählten Zelle der Tabelle an.
Angezeigt werden:
- Nummer des Betrachtungszeitraums
- laufendes Jahr im Betrachtungszeitraum
- Jahr im Nutzungszeitraum (Gesamtberechnung)
- Hinweis zur selektierten Zelle
