Beispiele für automatische Querneigungen

Mit Beispiele für automatische Querneigungen sehen Sie typische Anwendungen von Verwindungen.

Einseitprofil in Wendelinie

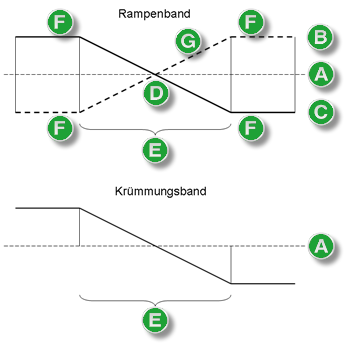

Abbildung 1. Skizze zur einstufigen stetigen Verwindung (für Einseitprofil in Wendelinie)
  1. Fahrbahnachse
  2. Rechter Fahrbahnrand
  3. Linker Fahrbahnrand
  4. Querneigungsnulldurchgang (q = 0 %)
  5. Verwindungsbereich = Verwindungslänge
  6. Höhe des Fahrbahnrandes relativ zur Fahrbahnachse bei q = max q (bei voller Überhöhungsquerneigung in der Kurve)
  7. Anrampungsneigung Ds

Wendelinie (Einseitprofil)

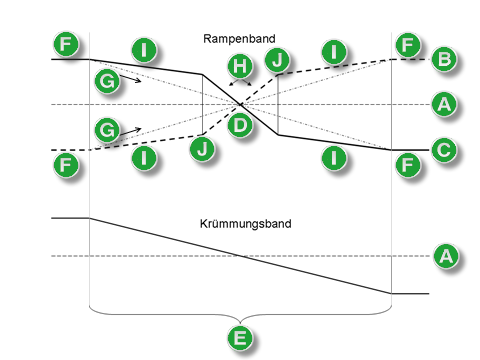

Abbildung 2. Skizze zur Zweistufigen (geteilten) Verwindung für Wendelinien (Einseitprofil)
  1. Fahrbahnachse
  2. Rechter Fahrbahnrand
  3. Linker Fahrbahnrand
  4. Querneigungsnulldurchgang (q = 0 %)
  5. Verwindungsbereich = Verwindungslänge
  6. Höhe des Fahrbahnrandes relativ zur Fahrbahnachse bei q = max q (bei voller Überhöhungsquerneigung in der Kurve)
  7. Anrampungsneigung s
  8. Mindestanrampungsneigung min s, läuft bis zu q = min q = 2,5 %
  9. Restanrampungsneigung (zwischen min q und max q)
  10. q = 2,5 % (Querneigungsknick, Ende der Mindestanrampungsneigung)

Zweistufige (geteilte) Verwindung

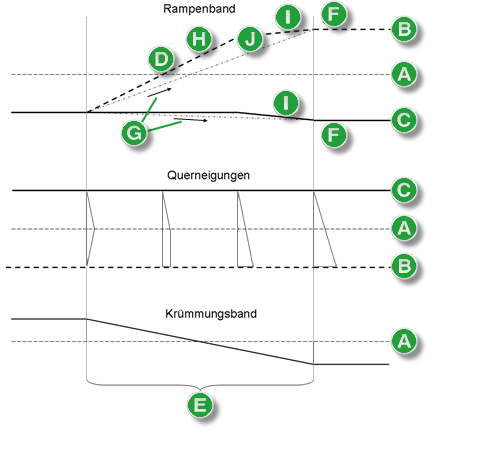

Abbildung 3. Zweistufige (geteilte) Verwindung (Übergang Dachprofil in Einseitprofil)
  1. Fahrbahnachse
  2. Rechter Fahrbahnrand
  3. Linker Fahrbahnrand
  4. Querneigungsnulldurchgang (q = 0 %)
  5. Verwindungsbereich = Verwindungslänge
  6. Höhe des Fahrbahnrandes relativ zur Fahrbahnachse bei q = max q (bei voller Überhöhungsquerneigung in der Kurve)
  7. Anrampungsneigung Ds
  8. Mindestanrampungsneigung min Ds, läuft bis zu q = min q = 2,5 %
  9. Restanrampungsneigung (zwischen min q und max q)
  10. q = 2,5 % (Querneigungsknick, Ende der Mindestanrampungsneigung)
