Export BPO Asphalt (*.CSV)

Mit Export BPO Asphalt (*.CSV) übergeben Sie die Definitionen des Deckenbuchs im Format Comma-separated values zur einfachen Verwendung im Tabellen. Für jede Deckenbuchspur wird eine eigene Datei erzeugt.

Erzeugt die Exceldateien [Aktueller Projektordner]/prjV7_BPO_Ax_[Aktuelle Achsnummer]_Spur[Achsseite]_[Spurnummer]CSV im Format von BPO Asphalt, z. B. prjV7_BPO_Ax_0010_SpurL_003.CSV für die dritte Spur auf der linken Seite (L für linke Seite; Spur -3) der Achse 10.

Für jede Spur wird eine eigene Datei erzeugt.

Anmerkung:

Gleich breite Abschnitte werden durch zwei Breiten an der Station des Abschnittsanfang und an der Station des Abschnittsendes definiert.

Aufbau der Dateien

Der Spaltentrenner ist das Semikolon ;. Leerzeichen werden nicht verwendet.

Verwendete Bezeichnungen

Station…Station auf der Achse

Breite…Breite der Deckenbuchspur

Anmerkung:

Die Breiten beziehen sich auf die Schrägflächen und nicht projizierte Flächen.

Achse…Abstand des inneren Deckenbuchspurrands von der Achse

Beispiel

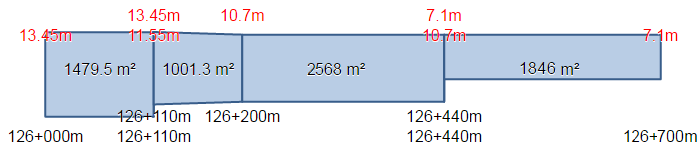

Abbildung 1. Beispieldaten

Station;Breite;Achse
126000;13,45;0
126110;13,45;0
126110;11,55;2
126200;10,7;2
126320;10,7;2
126320;7,1;5,55
126460;7,1;5,55

Abbildung 2. Protokoll des Exports
