Export Maschinensteuerung

Mit Export Maschinensteuerung übergeben Sie die Deckenbuchdaten für die Herstellung des Straßenoberbaus vor Ort.

Der Umfang des Exports kann durch die Eingrenzung des Stationsbereichs und die Auswahl der Spuren festgelegt werden.

In der Liste des Deckenbuchs sind die gelisteten Höhen eindeutig gekennzeichnet.

H(aR) ist die Höhe des äußeren Spurrands. Somit werden H(aR) von innen und H(aR) von außen für jede gewählte Deckenbuchspur aufgelistet.

Die Höhen an der Gradiente werden als Höhen H von links und H von rechts aufgelistet.

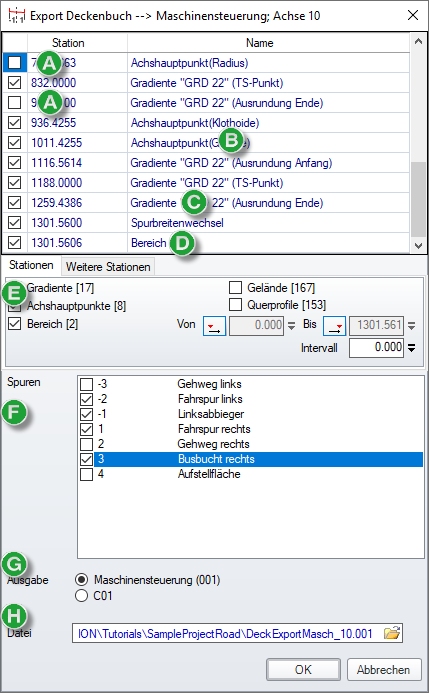

Stationstabelle

Zeigt die Stationen an, die mit der Auswahl unten aktiviert wurden.

Die Stationen können einzeln deaktiviert werden.

Station zeigt die Lage auf der Achse an.

Name zeigt die Herkunft der Station an.

Stationen

Legt den Umfang der exportierten Stationsliste fest.

Die Standard-Kategorien können hier festgelegt werden.

Hinter den Kategorien wird jeweils die Anzahl der betreffenden Stationen angezeigt.

Anmerkung:

Doppelte Stationen werden automatisch gelöscht. Diese entstehen, wenn eine Station in mehreren Kategorien vorhanden ist. Ein Eintrag jeder Station bleibt erhalten.

Gradiente übernimmt die Stationen der Gradientendefinition:

TS-Punkte
Ausrundungsanfang und Ausrundungsende
Anfangsstation und Endstation der Gradienten
Hochpunkte und Tiefpunkte

Anmerkung:

Die Hauptgradiente wird verwendet, im 2-bahnigen Fall die linke Hauptgradiente.

Achshauptpunkte übernimmt die Station, an der ein neues Trassierungselement beginnt:

Gerade
Radius
Klothoide

Bereich erzeugt zusätzlich Stationen in definierbarem Abstand.

von legt die Anfangsstation des Achsabschnitts fest, in dem die Stationen erzeugt werden.
bis legt die Endstation des Achsabschnitts fest, in dem die Stationen erzeugt werden.
Intervall definiert den Abstand zwischen den einzelnen Stationen.

Gelände übernimmt die Stationen der Geländelinie.

Querprofile übernimmt Stationen in die Liste, an denen ein Querschnitte berechnet wurden.

Weitere Stationen

Legt den Umfang der exportierten Stationsliste fest.

Zusätzliche Kategorien können hier festgelegt werden.

Freie Stationen ermöglicht die Auswahl einer Stationsdatei:

*.a58…Stationstabelle der Achse.
Öffnen erlaubt die Auswahl einer passenden Datei.
Nur Absteckpunkte: Editor für Stationstabellen aufrufen öffnet das Dialogfeld Stationstabelle, in dem eine eigene *.A58 erzeugt werden kann mit der Schaltfläche Stationstabelle öffnen und der Eingabe eines Dateinamens.
*.D20…reine Gradiente VX86_[Achsnummer].D20 der Achse
*.D21…Querschnittdatei des einbahnigen Deckenbuchs VX86_[Achsnummer].D21: VX86_[Aktuelle Achsnummer].A58 der Achse; Gradiente + Deckenbuch. Die D21 enthält somit auch die DA 21 (Gradiente), DA 22 (Querneigungsdefinition), DA 23 (Breitendefinition) und DA 24 (Hochborddefinition)
*.ply…Datei des Polydatei-Editors. Zum Dateninhalt siehe Polydatei.

Zwangspunkte ermöglicht die Auswahl einer Zwangspunktgruppe der Achse aus der Auswahlliste mit den entsprechenden Stationen.

Längen erzeugt Stationen auf der Achse mit den angegebenen Abständen auf der Gradiente.

Spuren

Legt fest, zu welchen Deckenbuchspuren die Daten übergeben werden.

Je nach gewählter Vorlage werden Daten nach Spuren (aufgelöste, detaillierte Ausgabe) oder Stationen (Blockweise Ausgabe) sortiert ausgegeben.

Ausgabe

Legt das erzeugte Datenformat fest:

Maschinensteuerung (001) erzeugt die Datei [Aktueller Projektordner]\DeckExportMasch_10.001 mit folgenden Angaben:
- Datenart (hier: 001)
- Station
- Rechtswert
- Hochwert
- Höhe
- Laufende Nummer pro Station
C01 erzeugt die Datei [Aktueller Projektordner]\DeckExportMasch_10.001.C01. Zum Inhalt der Datei siehe .

Datei

Legt den Dateipfad und den Dateiname fest.

Mit der Schaltfläche Öffnen kann ein alternativer Speicherpfad und Dateinamen festgelegt werden.
