Deckenbuch Export REB 21.033

Mit Deckenbuch Export REB 21.033 übergeben Sie Daten gemäß den Regelungen für die elektronische Bauabrechnung, Verfahrensbeschreibungen 21.033 (Oberflächenberechnung aus Querprofil).

VORSICHT:

Verwenden Sie für Ihr aktuelles Projekt immer die Horizonte 101 bis 199, um eindeutig arbeiten zu können. Die vom Programm benutzen Horizonte (01 bis 70 und 91 bis 100) werden nach der Berechnung automatisch gelöscht!

Das Verfahren beschreibt die Oberflächenberechnung zwischen Querprofilen auf der Grundlage der Streckenberechnung aus Koordinaten.

Aus den Koordinaten der einzelnen Punkte eines Querprofils werden die Einzelstrecken und die Streckensumme berechnet. Bestimmte Einzelstrecken, z. B. Fahrbahnbereiche zwischen den beiden Böschungen werden dabei ausgelassen.

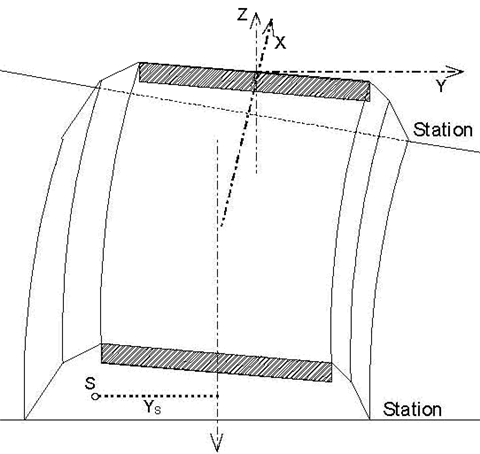

Abbildung 1. Skizze zum Berechnungsverfahren

Die Berechnung der Oberflächen erfolgt jeweils aus dem Mittel zweier Profilstrecken und dem Profilabstand.

In einem Berechnungslauf wird aus den Oberflächen der einzelnen Positionen und einer jeweiligen Dicke positionsweise die Masse ermittelt. Die Oberfläche wird aus den Streckensummen und den Stationsangaben für die Querprofile für mehrere Positionen nacheinander berechnet (bei gekrümmter Achse wird der Schwerpunktsweg berücksichtigt).

Anmerkung:

Immer nur eine Position kann exportiert werden.

Wird eine Spur zwischen den Spuren nicht ausgegeben, dann wird in der DA 54 ein leerer Punkt ausgegeben.

Hochborde werden mit 1 mm Versatz ausgegeben.

Beispiel:

54 140 389225 1 -20024 49753 -15524 51253 -15000 51515 -13501 51695
54 140 389225 2 13501 51695 15000 51515 16088 50971
54 140 389225 3 20588 49471

Anmerkung:

Die Koordinaten müssen zu Querprofilen zusammengestellt werden.

Die erforderlichen Schnittpunkte, z. B. Böschungsanschnitte, müssen gesondert bestimmt werden.

Vorteile des Verfahrens

Die für die Massenberechnung aus Querprofilen (REB-VB 21.003) erforderlichen Koordinaten und Stationsangaben sowie ggf. die Werte des Kurvenbandes können auch für die Oberflächenberechnung verwendet werden.
Ein besonderes Aufmaß der Abwicklungslängen kann dann entfallen.
Durch Angabe der Dicke D können auch Massen, z. B. Mutterbodenandeckungen, berechnet werden.

Nachteile des Verfahrens

Das Verfahren bietet nur die Möglichkeit, geradlinige Verbindungen der Punkte zu Abwicklungslängen zu ermitteln.
Ausrundungen können nicht berücksichtigt werden.
Für jede Position ist in einem Rechengang nur die Angabe einer Dicke möglich, erforderlichenfalls wäre die Position zu unterteilen.

DA 00: Header

Überschrift des Berechnungsabschnitts mit Name des Projekts und der Achse. Am Anfang eines Berechnungsabschnitts muss die DA 00 mit der VB-Nr. vorhanden sein.

Tabelle 1. Zeilenaufbau DA 00
Name	Stelle	Inhalt
DA	1 - 2	Datensatzart "00"
Auftrag	3 - 10	Auftrags-Nr., wahlweise beliebiger alphanumerischer Begriff.
Liste	11 - 16	REB-VB Nummer: 21.033
Überschrift	21 - 80	Bezeichnung der Baumaßnahme (nur in der ersten DA 00 erforderlich). Die Überschrift wird in die Ergebnisliste übernommen.

Damit besitzt der Dateikopf die Form:

00ABSCH 0121.033 VESTRA Deckenbuch REB-VB 21.033 ** Projektname, Achsname

DA 50: Kurvenband

Werte des Kurvenbands (nur bei gekrümmter Achse)

Tabelle 2. Zeilenaufbau DA 50
Name	Stelle	DS	Inhalt
DA	1 - 2		Datensatzart "50"
Station Bogenanfang	10 - 18	3	Anfangsstation eines Achselements
Station Bogen- ende	22 - 30	3	Endstation des Achselements
Radius am Bogenanfang	31 - 40	3	Radius des Achselements positiv = Rechtskrümmung negativ = Linkskrümmung Bei einer Geraden (R = unendlich) ist der Wert 0 anzugeben, ebenso für den Radius im Klothoidenursprung.
Parameter	41 - 50	3	Parameter einer Klothoide, ohne Vorzeichen

DA 51: Kontrollwerte

Kontrollwerte und Konstanten

Die Eingabedaten und die Ergebnisse werden mit Hilfe von Kontrollwerten auf ihre Plausibilität geprüft. Für die jeweils durchzuführende Flächenberechnung müssen entsprechende Kontrollwerte gewählt werden.

Die Eingabe der Kontrollwerte und Konstanten kann auch positionsweise, entsprechend den Positionsangaben DA 53 erfolgen.

Anmerkung:

In einem Berechnungsabschnitt können 20 Positionen verarbeitet werden.

Tabelle 3. Zeilenaufbau DA 51
Name	Stelle	DS	Inhalt
DA	1 - 2		Datensatzart "51"
KWX	10 - 18	3	Kontrollwert, wahrscheinlich größter Profilabstand
KWY	22 - 28	3	Kontrollwert, wahrscheinlich größter Abstand zweier benachbarter Profilpunkte in y-Richtung
KWZ	29 - 35	3	Kontrollwert, wahrscheinlich größte Höhendifferenz benachbarter Profilpunkte der Einzelstrecken eines Profils
KWS	36 - 43	3	Kontrollwert, wahrscheinlich größte Länge der Summe der Einzelstrekken eines Profils
KOAY	44 - 50	3	Additionswert, konstanter Abstand einer Aufmaßachse von der Kurvenbandachse
KWRW	51		Kontrollwert, wahrscheinlich größte Anzahl der Richtungswechsel der Profilpunktfolge nach links und rechts, die durch wechselweises Zu- und Abnehmen der y-Werte (....) verursacht werden.
Dicke	52 - 59	3	Konstante Dicke zur Multiplikation mit der Gesamtoberfläche je Position, z. B. für die Ermittlung der Mutterbodenmassen aus der Andekkungsfläche. Bei unterschiedlicher Dicke in einer Position ist diese ggf. zu unterteilen.

Die DA 51 ohne Positionsangabe gilt für alle Positionen, bei denen keine positionsweise Zuordnung der Kontrollwerte und Konstanten vorgenommen wurde.

Wird diese nicht angegeben, wird im Prüfprogramm Folgendes gesetzt:

 ****Keine DA51 Kontrollwerte. Es gelten die Standardwerte. KWX = 25.000, KWY = 15.000
 ****,KWZ = 5.000, KWS = 100.000, KWRW = 0

DA 53: Positionsangaben je Position

Tabelle 4. Zeilenaufbau DA 53
Name	Stelle	DS	Inhalt
DA	1 - 2		Datensatzart "53"
Position	3 - 9		Position des LV Position 6 Zahlen und ein alphanumerisches Zeichen
Vorgabefläche	10 - 18	3	Ergebnis einer vorangegangenen Berechnung, als Ausgangswert für die Flächensumme
Positionstext	21 - 60		Bezeichnung der Position

DA 54: Koordinaten der Profilpunkte

Die Koordinaten werden nach Positionen und je Position nach Stationen der Eckpunkte der Profillinien geordnet eingetragen. Die Spuren können ausgewählt werden.

Excel-Ausgabe startet die Übergabe nach Excel

Anmerkung:

Sollen in einem Querprofil die Strecken zwischen zwei Punkten nicht berechnet werden, ist zwischen diesen Punkten das Datenfeld für ein Koordinatenpaar ohne Eintragung zu belassen.

Tabelle 5. Zeilenaufbau DA 54
Name	Stelle	DS	Inhalt
DA	1 - 2		Datensatzart "54"
Position	3 - 9	3	Position des LV Position 6 Zahlen und ein alphanumerisches Zeichen
Station	10 - 18	3	Station
Zeile je Profil	19 - 20	3	Laufende Nummer der DA 54 dieser Station innerhalb eines Profils werden die Eingabezeilen (Datensätze) mit 1 beginnend durchlaufend nummeriert.
Punkt 1 Y Z	22 - 35 22 - 28 29 - 35	3	Y-Koordinate des Profilpunkts Höhe Z des Profilpunkts
Punkt 2 Y Z	37 - 50 37 - 43 44 - 50		Y-Koordinate des Profilpunkts Höhe Z des Profilpunkts
Punkt 3 Y Z	52 - 65 52 - 58 59 - 65	3	Y-Koordinate des Profilpunkts Höhe Z des Profilpunkts
Punkt 4 Y Z	67 - 80 67 - 73 74 - 80		Y-Koordinate des Profilpunkts Höhe Z des Profilpunkts

DA 99: Ende des Berechnungsabschnitts

Kennzeichnet das Ende eines Berechnungsabschnitts.

Tabelle 6. Zeilenaufbau DA 99
Name	Stelle	DS	Inhalt
DA	1 - 2		Datensatzart "99"
Position	3 - 80		frei
