Bausteine

Mit Bausteine erhalten Sie die Auswahl aller vorhandenen Querschnittsbausteine thematisch geordnet in verschiedenen Kategorien.

Grundsätze

Um Bausteine richtig anwenden zu können, müssen einige Prinzipien berücksichtigt werden.

Folgende Grundsätze regeln die Anwendung der Bausteine:

Bausteine werden mit 1 bzw. 2 Bausteinpunkten gekoppelt (z. B. Bausteinende P0 auf P99 bei Verl. FSS bis Muldenende).

  • Spuren im Spurmanager…werden aus dem Deckenbuch übernommen.
  • Referenzpunkt…An diesem Punkt im übergeordneten Baustein wird der aktuelle Baustein angehängt. Die frühere Bezeichnung lautete Aufhängepunkt.
  • Bausteinpunkt…Dieser Punkt des aktuellen Bausteins dient als Startpunkt der Bausteindefinition. Der Bausteinpunkt wird an einen Referenzpunkt des übergeordneten Bausteins angehängt. Die frühere Bezeichnung lautete Andockpunkt.
  • Koordinatensystem…Wenn eine Spur ausgewählt wurde, wird ein örtliches Koordinatensystem verwendet.
  • Bausteinanordnung…Der Punkt P1 befindet sich immer innen.

    Ausnahme: Beim Übergang wird der Baustein außen an der Spur referenziert.

  • Linke Seite…Vorzeichen werden automatisch gedreht
    Anmerkung:
    Jeder Punkt des Bausteins kann durch Ankoppeln eines weiteren Bausteins zum Referenzpunkt werden. Dadurch werden seine Eigenschaften wie z. B. Horizontzugehörigkeit nicht verändert (Bausteinpunkte werden zu Referenzpunkten für den anzukoppelnden Baustein).

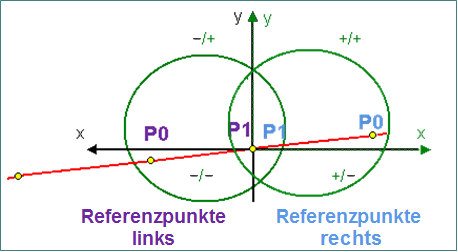

    Abbildung 1. Koordinatensystem Straße
    Abbildung 2. Koordinatensystem Bahn
  • Vorzeichen werden für die linke Seite automatisch gedreht.
  • Bahnbau: Die Schienenpunkte P1 und P0 werden nicht gespiegelt. Nur die Vorzeichen bei Bausteindefinition!
  • Die Bausteine beziehen sich auf die Spuren des Deckenbuchs.
  • Die Referenzpunkte können an der Spur innen und außen liegen.
  • Bausteinpunkte werden für Bezugs-Bausteine bekannt gegeben (P1, P0 und z. B. P99 Mulden-Ende, P100 Böschung innen/außen).
  • Bausteinpunkte werden zu Referenzpunkten für den anzukoppelnden Baustein. Bausteine werden mit 1 bzw. 2 Bausteinpunkten gekoppelt (z. B. Baustein-Ende P0 auf P99 bei Verlängerung FSS bis Mulden-Ende).

Kategorien

Die Kategorien sortieren die Bausteine nach Anwendungsgebieten. Sie gewähren einen schnellen Überblick über die Bausteine. So kann der geeignete Baustein leicht gefunden werden.

Die Kategorien sind unabhängig von den Katalogen (*.ccox-Dateien), d. h. aus allen aktiven Katalogen können in einer Kategorie Bausteine vorhanden sein.

Sortierung der Kategorien

Die Sortierung der Kategorien ist einstellbar.

Ist keine eigene Sortierung vorhanden, wird die Standardsortierung geladen und fehlende Kategorien werden an die Liste angefügt.

Die Sortierung wird zuerst aus der Datei [Installation]\X\SYSTEM\[Aktueller Katalog]\userV7CategorySorting.cssx geladen.

Anmerkung:
Der entsprechende Katalog wird für das Projekt auf der Registerkarte VESTRA [V] > Allgemein > Projektmanager > Katalog eingestellt.

Ein Katalogwechsel wird erst wirksam, wenn das Projekt komplett beendet und wieder gestartet wird.

Die Standardsortierung kann in der Bausteinverwaltung gespeichert und wiederhergestellt werden.

Alle bisher aufgetretenen Kategorien werden in der Bausteinverwaltung angezeigt – auch diejenigen, die nur in anderen Projekten mit Bausteinen gefüllt sind.

Eine klare Struktur hilft, die Bausteinverwaltung nicht mit Kategorien zu überladen.

Anmerkung:
Die leeren Kategorien werden in der Querschnittkonstruktion an sich nicht angezeigt!

Werden Kategorien in einem Projekt umbenannt und gibt es in einem anderen Projekt noch projektspezifische Bausteine, die in derselben Kategorie definiert sind, wird beim Projektaufruf die ursprüngliche Kategorie wieder erscheinen. Die umbenannte Kategorie ist dann natürlich auch vorhanden.

Anmerkung:
Die Kategorien werden auch direkt in der Funktionsleiste angezeigt.
