Prüfung des lichten Raums im Querschnitt nach RAL 2012
Mit Prüfung des lichten Raums im Querschnitt nach RAL 2012 erhalten Sie Querschnittbausteine für die Kontrolle der Einhaltung der Mindestquerschnitte.
01 Bemessungsfahrzeug (RAL 2012) für Fahrstreifen
Konstruiert ein Bemessungsfahrzeug optional mit Verkehrsraum und Sicherheitsraum für Fahrstreifen gemäß RAL.
Die Abmessung des Bemessungsfahrzeugs beträgt nach StVZO (maßgebend für die Prüfung im Querschnitt nach RAL ist ein Lastzug mit Breite = 2,55 m und Höhe = 4,00 m).
Das Bemessungsfahrzeug liegt mittig zwischen P1 und P0. Wenn P1 und P0 unterschiedliche Höhen haben, wird die Querneigung berücksichtigt.

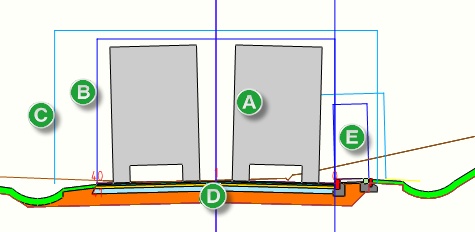

- Bemessungsfahrzeug nach StVZO: maßgebend im Querschnitt (nach RAL) ist ein Lastzug
- Verkehrsraum
- Sicherheitsraum
- Querneigungen werden von den Fahrzeugen übernommen
- Gehweg
Eingabeparameter
Sicherheitsräume ausgeben blendet den Verkehrsraum und den Sicherheitsraum nach RAL ein.
- Verkehrsraum dunkelblau
- Sicherheitsraum hellblau
1. und 2. Begrenzung FB Verkehrsraum definiert die Größe (linke und rechte Begrenzung) des Verkehrsraums über Deckenbuchspuren. An diesen schließt der Sicherheitsraum an.
Verkehrsraum und Sicherheitsraum können auf eigene Ebenen gespeichert werden.
Einbau über Kopplung

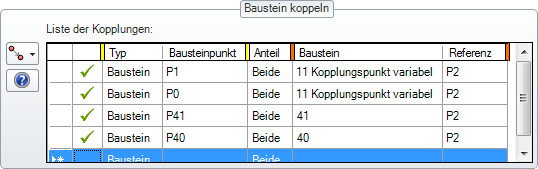

Erlaubt den Einbau über 4 Kopplungspunkte, wenn z. B. kein Querschnitt mit Deckenbuch existiert.
Die Koppelpunkte können z. B. mit dem vorhandenen Baustein gut kombiniert werden. Als Koppelpunkte müssen hier die Punkte P1, P0, P41 und P40 eingestellt werden.
02 Lichter Raum für Gehweg
Konstruiert den Verkehrsraum und den Sicherheitsraum für Gehwege im Ein- und Zwei-Richtungsverkehr gemäß RAL.
Die vorhandenen Breiten des Verkehrs- und Sicherheitsraums werden an die Breite der Deckenbuchspuren angepasst.
Die Breiten des Verkehrsraums und des Sicherheitsraums gemäß RAL können optional eingeblendet werden.
03 Lichtraumprüfung Tunnel (mit Deckenbuch)
Konstruiert einen Tunnelquerschnitt mit Halbkreisquerschnitt mit Bemessungsfahrzeug für Fahrstreifen gemäß RAL.
Die Abmessung des Bemessungsfahrzeugs beträgt nach StVZO (maßgebend für die Prüfung im Querschnitt nach RAL ist ein Lastzug mit Breite = 2,55 m und Höhe = 4,00 m).
Optional kann eine senkrechte Seitenwand der Höhe H definiert werden.
Das Bemessungsfahrzeug liegt mittig zwischen P1 und P0. Wenn P1 und P0 unterschiedliche Höhen haben, wird die Querneigung berücksichtigt.
Mit der Option Tunnelwand ausgeben wird der Verkehrsraum nach RAL eingeblendet. Mit den Optionen 1. und 2. Begrenzung FB Verkehrsraum wird die Größe (linke und rechte Begrenzung) des Verkehrsraums über Deckenbuchspuren definiert.
Die Tunnelwand kann auf eine eigene Ebene gespeichert werden.
04 Lichtraumprüfung Tunnel (ohne Deckenbuch)
Konstruiert einen Tunnelquerschnitt mit Halbkreisquerschnitt mit Bemessungsfahrzeug für Fahrstreifen gemäß RAL.
Die Abmessung des Bemessungsfahrzeugs beträgt nach StVZO Breite = 2,55 m; Höhe = 4,00 m (maßgebend für die Prüfung im Querschnitt nach RAL = Lastzug).
Optional kann eine senkrechte Seitenwand definiert werden.
Der Baustein kann nur über eine Achse und einer freien Spur verwendet werden. Bezugspunkt für die Berechnung der Tunnelwand ist die Achslage und die Höhe einer Gradiente dieser Achse. Über die Eingabe Radius und Tunnelwandhöhe wird die Tunnelwand erzeugt. Das Bemessungsfahrzeug (Lastzug) positioniert.
